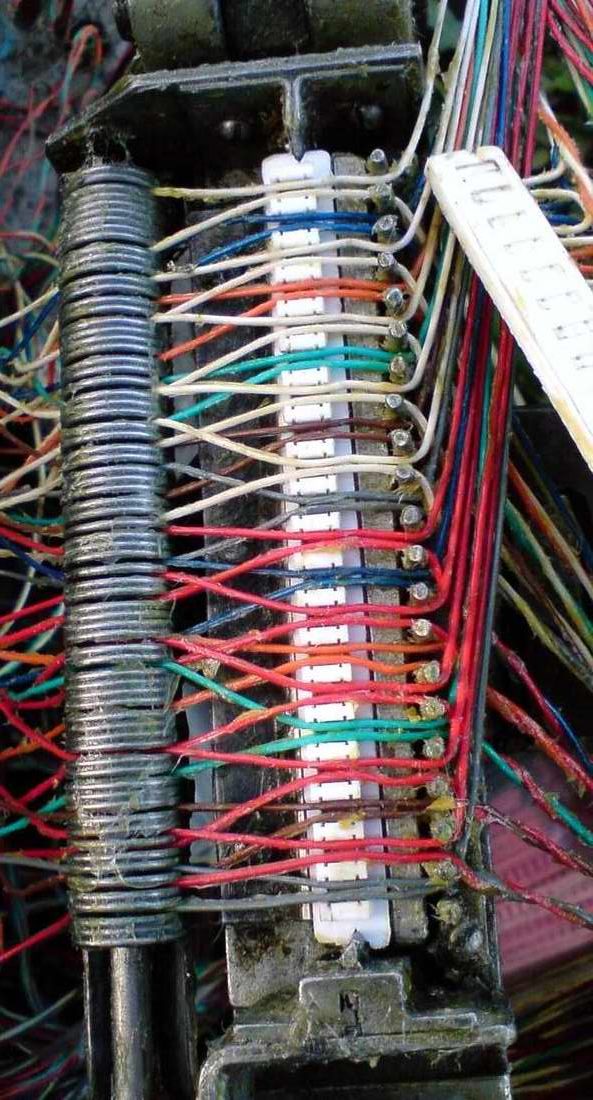

Фотография, иллюстрирующая расцветку жил кабеля в модуле СМЖ при монтаже муфты

Расцветка жил кабеля в модуле СМЖ при монтаже муфты

Серо-зелёная масса на фотографии остатки гидрофобного наполнителя кабеля. Несмотря на то, что технология предусматривает очистку концов кабеля от гидрофоба, большинство спайщиков предпочитают этого не делать. Часто при промывке кабеля пары рассыпаются, и увеличивается вероятность рассыпки пар или «разнопарки», последствия которой описаны в разделе переходное затухание.

На фото модуль установлен в специальный пресс (Ручная пресс-техника ПСМЖ-200, рисунок справа). Официально о монтаже модулей СМЖ-10 на странице из "Руководства по СЛСМСС" → Сращивание токопроводящих жил и восстановление их изоляции

Контактное сопротивление соединения токопроводящей жилы с контактом соединителя, а также сопротивление изоляции между любыми токоведущими частями соединителя есть в ОСТ 45.62-97 Линейное оборудование абонентских линий учрежденческо-производственных автоматических телефонных станций. Нормы эксплуатационные их значение есть на странице → Характеристики соединителей токопроводящих жил кабелей

Возможно, Вы зашли сюда со станицы Конструкция кабелей связи ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ)
