Розетка телефонная универсальная с разьёмом РТШК-4

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это - РТШК-4.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11

Проводка в такую розетку включается на 2 правые клеммы. Другое включение ни к чему хорошему не приводит, хотя некоторые признаки жизни телефон может проявлять.

Остальные 2 клеммы сейчас не используются. Ранее существовали четырехпроводные системы связи. Использовались они только во всевозможных селекторных мини-АТС и школьных радиоузлах (РУШ-ах). Видимо, такое непривычное сейчас, включение тогда было продиктовано потребностью максимально упростить схему мини-АТС, а удвоенное количество проводов на малых расстояниях было не критично.

Подключение розетки телефонной универсальной с разьёмом РТШК-4
Фото со станицы Телефонные вилки и розетки: РТШК-4, RJ-12, RJ-11

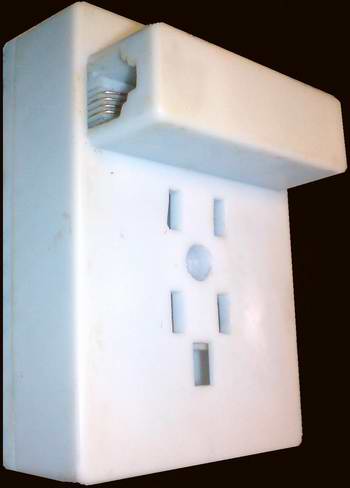

Чтобы доходчиво объяснить правильность включения различных типов телефонных вилок разобрал розетку универсальную. Розетка имеет один разъём старого типа - РТШК-4, и два гнезда "евро", то есть RJ-11. Фото этой розетки в собранном виде в верхней части страницы.

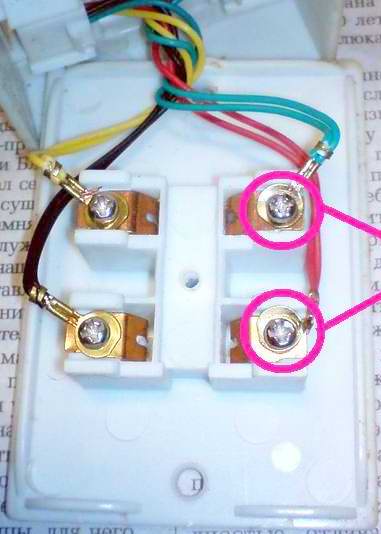

После снятия крышки обнаруживается подозрительно-большое количество клемм и проводов. Не стоит смущаться, уже очень давно клеммы используются только две. На фотографии они обведены красными кружками. К ним, и только к ним, подключается проводка.

Так как розетка универсальная то цветные провода параллелят 2 розетки "евро" (RJ-11), установленные в выступающей части устройства (одна из них видна на верхней фотографии).

Розетки "евро": RJ-12, RJ-11, RJ-14, RJ-25

RJ расшифровывается как Registered Jack (англ.) а переводится как зарегистрированное гнездо.

Центральная пара проводов это всегда первая рабочая линия. То есть если двухжильным шнуром со штекером RJ-11 соединить розетки RJ-14 RJ-25, то в обычном телефоне всё полностью заработает. Исключения могут составить только системные телефоны использующие 6 или 4 провода, например, система директор-секретарь.

Иногда в путанице аббревиатур помогают разобраться дальнейшие цифры в маркировке. Так 6P4C, обозначает, что разъём под шестиконтактную розетку, но с четырьмя контактами. Полностью маркировка может выглядеть как RJ-11 6P4C или RJ-12 6P4C или даже правильно: RJ-14.

Когда же пишут 4P4C, вероятнее всего имеют ввиду нестандартизированную вилку используемую в спиральном проводе аппарат-трубка. Для примера следующие фото. Кстати несмотря на отсутствие стандарта шнуры от подобных телефонов взаимозаменяемы.

Вилка папа разъёма RJ-12
Гнездо мама разъёма RJ-12

Гнездо и вилка (папа и мама) разьёма RJ-11

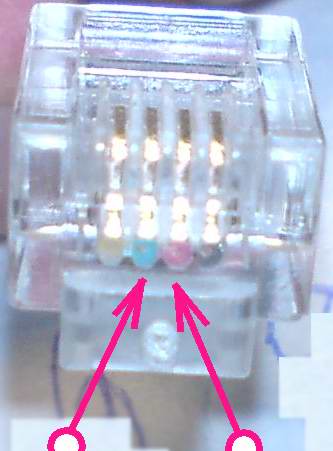

Стрелками показаны задействованные телефонной парой контакты

Ширина вилки RJ-12
