Индуктивное подключение
Проложенный кабель не всегда доступен, и не всегда возможно подключить генератор напрямую (гальванически) без его повреждения или остановки информационного потока в линии. В этих случаях имеет преимущество режим индуктивного подключения.
Согласно закону индукции электромагнитное поле переменного тока генерирует вторичный ток в линии, если она находится в некоторой близости к источнику. Подобный эффект присущ даже рабочим телекоммуникационным кабелям с симметричными сердечниками.
В этом режиме связи генератор звуковой частоты возбуждает рамочную катушку или ферритовую антенну. Антенна в свою очередь генерирует напряжение (EMK) в кабеле за счёт взаимной индуктивности. Это напряжение наводит ток в кабеле и создаёт условия для трассировки.
Для оптимального подключения рамочная катушка передатчика располагается вертикально и параллельно проложенному кабелю. Лучшее условие для этого метода - замкнутая цепь трассируемого кабеля, чтобы наведённое напряжение генерировало электрический ток. Кабель в грунте, например, не трассируется, если с двух концов кабеля не заземлены ни экраны, ни жилы. Присутствие одного только напряжения в проложенном кабеле не достаточно, должен быть наведён именно ток. В случае очень длинных кабелей ток может появиться через емкостные связи между экраном, жилами и землёй.
Для проведения трассировки не имеет значения, сгенерировано ли магнитное поле активным или реактивным током.

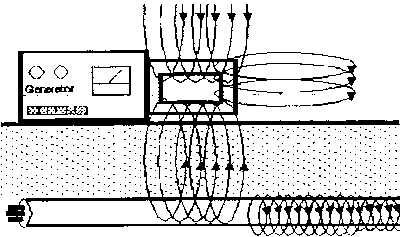

Рисунок 9: Индуктивное подключение рамочной катушкой
При расположении передающей обмотки как показано в рисунок 9, нужно следить, что бы соблюдалось минимальное расстояние между ней и поисковой обмоткой. Это минимальное расстояние зависит от интенсивности переданного сигнала и составляет приблизительно 10 м.
Если расстояние между обмоткой передатчика и поисковой обмоткой слишком мало, то излученное горизонтальное поле наведётся в поисковой антенне и заглушит сигнал трассируемого кабеля. Если при сдвиге обмотки передатчика приблизительно на 5° смещается также и минимум в трассируемом кабеле, то расположение найдено ошибочно. В этом случае обнаруженный минимум, происходит от обмотки передатчика, а не из трассируемого кабеля.
Для сохранения резонансных характеристик обмотки передатчика, она не должна быть расположена вблизи больших металлических объектов, таких как решетки или листы.
Тема подключения генератора через клещи и рамочную антенну рассмотрена также на странице
Индуктивное подключение генератора к кабелю
Из другой книги →
Ввод сигнала генератора
в линию зажимом
В другом варианте индуктивного подключения требуются специальные электрические клещи. Этот вид подключения даёт возможность введения сигнала в кабель без прерывания его работы и с хорошей эффективностью.
Во избежание влияния на сигнальные схемы клещи должны быть закреплены вокруг целого кабеля, а не отдельных жил. Поверхности сердечников клещей должны быть чистыми, так как не полностью закрытый магнитопровод значительно снижает эффективность подключения.

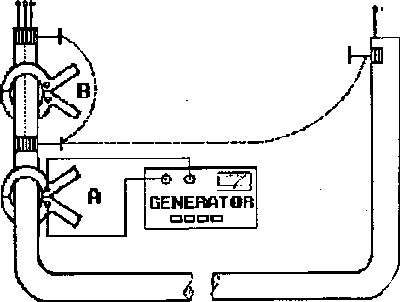

Принцип действия этого подключения показан в рисунке 10. Здесь также, необходимо следить за тем, чтобы электрическая цепь была замкнута через заземление концов экрана. Должны отсутствовать шунты, которые фактически закорачивали бы схему индуцированного тока и сделали бы трассировку невозможной. Такое закороченное кольцо показано в точке "B" в рисунка 10. Подключение в точке "А" оптимально.
Кабеля, подключенные клещами могут быть трассированы на большом расстоянии (несколько километров).
Рисунок 10: Индуктивное подключение специальными электрическими клещами
