4. Ограничения трассировки кабеля

Для трассировки кабеля используется электромагнитное поле тока протекающего в этом же кабеле, искажения или отклонения этого поля влияют на точность измерения. Искажения поля возникают также в узких изгибах и поворотах кабеля. Например, в случае изгиба кабеля на 90° электромагнитное поле искажается и трасса определяется как показано на рисунке 13. Здесь, продолжение направлений двух участков A и B привела бы к более точным результатам.

Проблемы с локализацией так же возникают в местах вертикальных изгибов кабелей.

Провода питания возле точки подключения генератора вызывают помехи трассировки и делают её в этой области невозможной.

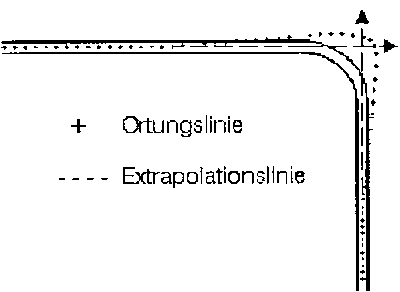

Рисунок 13: Трассировка на кабельных изгибах

Паразитные влияния и искажения сигнала генератора также могут привести к ошибочным или неточным измерениям. Подобные ошибки происходят, если токи той же частоты или с высоким содержанием гармоник текут в области измерения. В этом случае, чтобы улучшить отношение полезного и паразитного сигнала должны использоваться приёмники с высокой селективностью. В какой-то мере улучшить ситуацию позволяет увеличение мощности генератора. Однако, предел быстро достигается из-за квадратичной взаимосвязи между мощностью и измерительным током как показано в формуле (6).

          (6)

Согласно этой формуле, мощность должна быть увеличено в 100 раз, чтобы получить увеличение тока в десять раз. То есть, сравнивая генераторы по возможностям покрытия и эффективности, следует учитывать, будет ли эффективен более большой ток.

Если подключение генератора производится через клещи или катушку, измерительная схема нагружена индуктивностью. Это даёт возможность увеличения выходного тока уменьшением частоты. Использование низкой частоты, например, 480 Гц уменьшает индуктивное сопротивление в 20 раз по сравнению с частотой 10 кГц.

В случае помех через паразитные токи той же или подобной частоты, выходной сигнал может быть подан импульсами. Это помогает идентифицировать нужный кабель и трассировать его независимо от шумов. Оценка величины напряжённости поля тут не возможна. В этом случае, трассировка может быть выполнена методом минимума.

5. Метод шагового напряжения

В данном эссе эта тема рассмотрена очень скупо, но на сайте есть страницы с более детальным описанием контактных методов:
• Контактный метод. Поиск повреждения кабеля штырями
• Описание и принцип работы прибора ИМПИ-3

Кроме индуктивного метода для кабельной трассировки, идентификации и поиска повреждений, генераторы звуковой частоты могут также использоваться в режиме шагового напряжения. С этой целью приёмник кабелеискателя оборудован контактным вводом, посредством которого принимается напряжение звуковой частоты. Чтобы нейтрализовать емкость оператора или его контактного сопротивления к земле, это напряжение должно быть сбалансировано. Напряжение звуковой частоты измеряется как потенциал шагового напряжения на земной поверхности и принимается с контактными штырями или емкостными пластинами. Результат оценивается по максимуму и минимуму показаний прибора.

Так же из другой книги → Использование А-рамки для локации повреждений оболочки кабелей
