Метод поиска скруток подобен кабельной идентификации из предыдущего пункта. Однако он несколько модернизирован и подобен определению жил четверки, лежащей по краю сердечника кабеля и закороченной на дальнем конце.

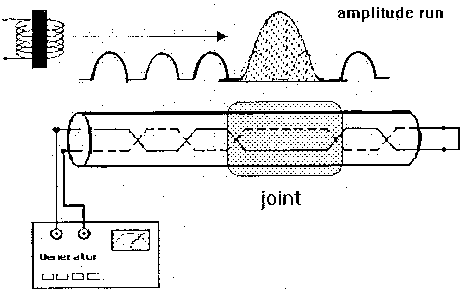

На скрутках расстояние между повивами пары больше, чем на обычной паре кабеля, изменения в шаге затуханий электромагнитного поля, могут быть обнаружены извне, как показано на рисунке 16.
Если две находящихся под напряжением пары в скрутке будут перпендикулярны к направлению поиска, то этот эффект не появится. Это явление можно обойти проведя измерения в перпендикулярной плоскости.
До поиска соединений необходимо определить глубину и трассу кабеля, так как невозможно выполнить оба измерения при одном подключения генератора.
Пуппиновские катушки сейчас не используются, но иногда присутствуют на ранее проложенных кабелях, они создают проблемы современным системам связи и зачастую не учтены в схемах
Применение металлоискателей с целью их поиска ограничено, так как они указывают на все металлические объекты и это зачастую приводит к ошибочным раскопкам.
Использование кабелеискателя может решить эту проблему. Метод поиска состоит в подаче звуковой частоты между металлической оболочкой кабеля и штырём заземления. Получающийся ток звуковой частоты возвратится к штырю заземления и через кабельную оболочку и через металлический корпус пуппиновской катушки.
Измеряется потенциал шагового напряжения на поверхности. Так как ток с поверхности катушек больше, чем с оболочки кабеля, то наземное контактное сопротивление искомых объектов ниже.

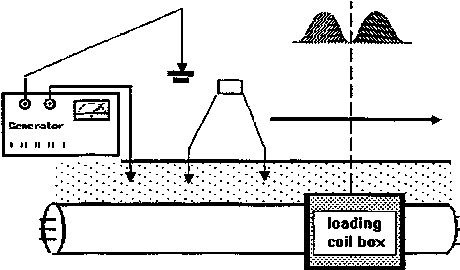

Таким образом здесь, возвратится большая часть тока звуковой частоты. Падение напряжения в сопротивлении заземления будет намного более интенсивным в местах расположения катушек. Потенциал шагового напряжения может быть определен и с контактными и емкостными щупами как показано на рисунке 17.
Падение напряжения звуковой частоты (шаговое напряжение) расширяется кругами по пуппиновским катушкам. Это также позволяет выполнить измерения зондом шагового напряжения, проводимым по диагонали к дорожке кабеля под углом 90°. Это даст вторую координату, таким образом, определяется точное расположение.
Этот поиск выполняется в открытом поле, без разъединяя или соединения кабеля. В целях эффективного поиска в намеченной области трасса кабеля должна быть хорошо размечена. По трассе вбивают в землю штырь заземления. Измерение глубины залегания должно предупредить повреждение кабеля этим штырём. Второй штырь заземления должен быть расположен в стороне от кабеля на расстоянии 50 - 100 метров. Звуковая частота подаётся два заземления.
Предостережение! При таком соединении на обоих штырях заземления могут присутствовать опасные напряжения. Следовательно, генератор звуковой частоты должен только быть включен после того, как оба штыря надежно заземлены. Если необходимо, в местах заземления должны быть оставлены наблюдатели.
Для измерения должна использоваться максимально возможная звуковая частота. Если общее сопротивление больше, чем 100 Ом, должна быть разыскана лучшая точка для заземления штырей. Использование третьего штыря, расположенного напротив второго улучшает желаемый результат.
