6. Практическое использование кабелеискателей

6.1. Кабельная трассировка

Трассируемый кабель соединяется с генератором непосредственно (гальванически) или индуктивно. В режиме гальванической связи чтобы получить максимально возможный ток звуковой частоты выходной импеданс должен быть согласован, это необходимо для уменьшения гармоник в токе звуковой частоты. Эта корректировка не нужна, если у генератора есть автоматическое согласование, и выходной ток сохраняет синусоидальную форму. В режиме индуктивной связи импеданс согласован с обмоткой рамки и клещами.

Если частота изменяется, импеданс необходимо подстраивать.

С индуктивной связью ток в линии всегда ниже, чем с гальванической связью. Фактическое расположение. При трассировке выполняемой методом минимума необходимо следить, что бы поисковая катушка была строго вертикальна. В методе минимума должны наблюдаться два равных максимума по обеим сторонам трассы.

Неравные максимумы или внезапные увеличения или уменьшения в уровне сигнала указывают на наклоны, изгибы или пересечения кабелей. Изменение в глубины залегания кабеля также вызывает отличное изменение в показаниях кабелеискателя.

Кабельное трассировка затруднена, если кабель уложен кольцами, как это часто бывает возле станций или на муфтах.

6.2. Идентификация кабелей

Метод работает для
силовых кабелей и также
описан в другой книге
на странице → Контроль
корректности идентификации
кабелей

Надежная идентификация определенного кабеля из пучка не возможна со стандартными способами, так как не распознаётся направление тока звуковой частоты. Но возможно достоверное определение четверки в многопарном телекоммуникационном кабеле.

Для идентификации телекоммуникационного кабели должна использоваться пара четверки, она должна лежать максимально ближе к центру кабеля. Пара закорачивается на дальнем конце кабеля, и звуковая частота подаётся в кабель как показано на рисунке 15.

Два тока, текущие в противоположных направлениях, генерируют поле в форме восьмёрки (рисунок 14), перекрестные соединения силовых линий этого поля находятся между двумя жилами пары. Если маленькая кабельная идентификационная катушка проводится вокруг оси кабеля с направлением на центр кабеля, то обнаруживается, что происходит пересечение максимального сигнала, и под углом сигнала 90° - минимального. Если это измерение должно быть выполнено в паре, лежащей в стороне от центра кабеля, то необходимо учитывать получающуюся асимметрию.

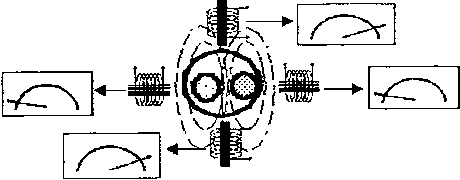

Рисунок 14: Идентификация кабеля с катушкой, проводимой вокруг оболочки

Если не существует возможности проведения кабельной идентификационной катушки вокруг кабеля, то идентификация проводится проведением её вдоль него, как показано в рисунке 15. В интервалах скручивания жил, должна наблюдаться периодическая последовательность максимумов и минимумов.

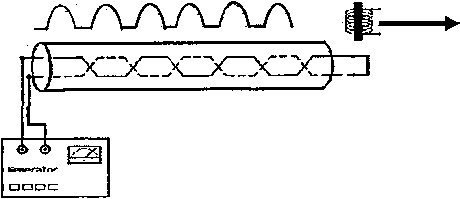

Рисунок 15: Идентификация кабеля с катушкой, проводимой продольно
