9.4. Контроль градиента тока

Для контроля градиента тока необходимо, чтобы измеряемый приемником сигнал был отображен в децибелах. Если приемник не позволяет выводит показания в децибелах, то показания в мА могут быть переведены в децибелы, используя следующую формулу: dB = 20 log₁₀ мА.

Введите сигнал генератора в трубопроводную линию, используя способ прямого подключения к проводу изолированного стыка и используйте другую сторону изолированного стыка для присоединения заземления. Как альтернатива, сигнал генератора может быть введен в контрольную точку СКЗ при надежном заземлении в удаленной точке.

Определите точное положение трубы и снимите показания в децибелах.

Перейдите к следующей удобной и доступной точке, повторите процедуру определения положения трубы и снова снимите показания в децибелах.

4

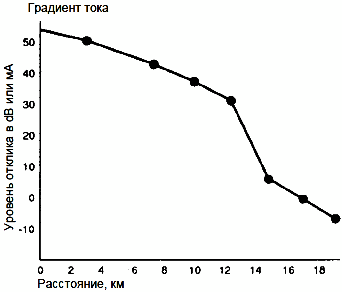

Продолжайте снимать показания в других удобных и доступных точках трубопроводной линии. На показанном ниже примере приведены показания, полученные на расстоянии 3, 7, 10 и т.д. км от точки ввода сигнала генератора.

Запишите расстояние и показания в dB вручную или в устройство записи данных.

Начертите график изменения тока по длине трубопроводной линии.

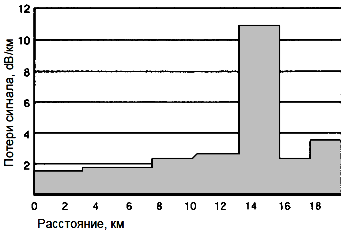

При этом может быть полезно построить второй график для выделения участков трубопровода, имеющих высокие потери тока.

Более детальное обследование градиента тока может быть выполнено на подозрительном участке линии путем измерения тока через определенные интервалы, например, 100 м. Затем повреждение может быть локализовано путем повторения измерений с интервалом 1 м в пределах участка длиной 100 м.
