9.3. Контроль состояния покрытия трубопровода

Инженерам, занимающимся коррозией, необходима максимально полная информация о состоянии покрытия трубопроводной линии.

Для определения состояния покрытия трубопроводной линии и локации его повреждений используются два способа: контроль изменения тока и классический метод Пирсона — контроль потенциала в земле.

Для оценки значимости дефектов покрытия результаты одного или обоих методов должны использоваться совместно с информацией, полученной в результате контроля потенциалов СКЗ. Значения потенциалов СКЗ могут быть получены в результате периодического обследования.

Точке активной коррозии трубопроводной линии соответствует повреждение с низким сопротивлением и, соответственно, высокие потери тока; чем больше коррозия и скорость электрохимической реакции, тем больше потери тока. В связи с этим, системы наблюдения за изменением потенциала непосредственно показывают относительную значимость дефектов покрытия трубопроводной линии.

Контроль градиента тока показывает потери тока на определенном участке трубопроводной линии. Контроль потенциала в земле или способ Пирсона позволяет определить потери напряжения только той точке, где это имеет место.

Используя способ контроля градиента тока, один оператор может обследовать трубопровод длиной примерно 50 км в течение одного дня. Примерно столько же времени необходимо, чтобы убедиться в отсутствии серьезных потерь тока.

Система контроля градиента тока получает показания на определенном участке трубопровода и указывает, например, что потери тока имеют место между точками А и В. Расстояние между точками А и В может быть и 50 м и 5 км.

Система контроля градиента может быть использована для определения профиля потерь тока в целом по трубопроводной линии, используя показания, полученные в точках вокруг линии на расстоянии 3 или 4 км. Показания полученные с интервалами, скажем, в один год покажут любое ухудшение состояния покрытия трубопроводной линии.

Участок трубопровода, показавший высокие потери после измерения тока с интервалом в несколько километров, затем может быть детально обследован путем определения потенциала в земле, что позволит локализовать дефекты покрытия трубопровода в пределах нескольких метров. Чем больше размер повреждения, тем выше точность локации.

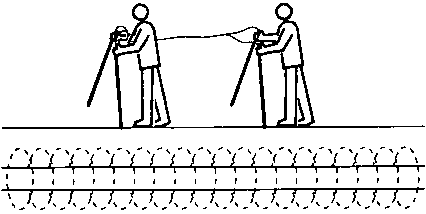

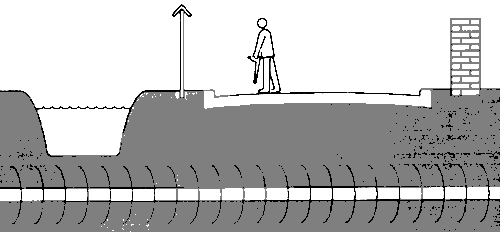

Контроль градиента тока может быть проведен в любых видах грунта или на любых типах поверхностей — плотное покрытие дорог или щебенка. Показания тока могут быть получены даже с лодки на реке или мелком озере. Контроль потенциала в земле или способ Пирсона является эффективным только при надежном электрическом контакте с землей штанг, используемых для обследования.

Измерение потенциала в земле или использование способа Пирсона дает одинаковые результаты как для дефектов с низким, так и высоким сопротивлением, и, таким образом, не дает информации об относительной значимости мест коррозии. Однако, такие системы являются более чувствительными и могут указывать на повреждения с высоким сопротивлением, где коррозия или отсутствует, или не установлена.

Полезной характеристикой систем контроля градиента тока является возможность сравнения в процессе обследования текущих данных с показаниями, полученными ранее. Если требуется промежуточное или дополнительное показание, то они могут быть получены до перемещения приемника в следующую точку наблюдения. Очередное определение потенциала в земле может быть проведено, используя лишь тот же самый способ ввода сигнала генератора.

Оба способа контроля предоставляют важную информацию. Контроль градиента тока позволяет определить участок трубопроводной линии, где необходимо провести детальное обследование, которое может быть выполнено, использую контроль потенциала в земле или более детальное определение градиента тока на данного участке трубопровода.
