3.17 Строительство и оборудование колодцев для размещения необслуживаемых регенерационных промежуточных пунктов систем передачи ИКМ
3.17.1 Контейнеры НРП на соединительных линиях ГТС должны размещаться в колодцах кабельной канализации связи. На сетях крупной емкости для размещения контейнеров должны строиться отдельные колодцы, располагаемые вблизи существующего колодца действующей канализации (рисунок 3.44). Строящиеся колодцы для контейнеров должны быть связаны с существующим колодцем трех-четырехотверстным трубопроводом с диаметром каналов 100 мм протяженностью не более Ю м. В стесненных условиях допускается увеличение этого расстояния до 50 м.

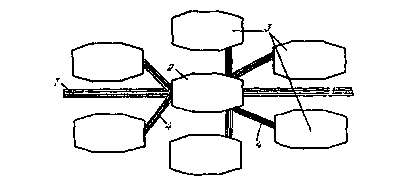

1 - трубопровод действующей канализации;
2 - существующий колодец;
3 - колодцы для размещения контейнеров НРП;
4 - трех-четырехотверстный трубопровод
Рисунок 3.44 - Расположение колодцев для установки контейнеров НРП
3.17.2 Типовым решением предусматривается размещение шести контейнеров НРП в колодце типа ККС-5 и восьми контейнеров - в колодце специального типа с установкой их на днище и боковых стенках колодцев.
3.17.3 В колодцах типа ККС-5 четыре контейнера размещаются на днище, на железобетонных фундаментах- подставках высотой 200 мм и два контейнера - на боковых стенках колодца с использованием крепежных металлоконструкций. В колодцах специального типа четыре контейнера размещаются также на фундаментах-подставках и четыре контейнера – на боковых стенках.
В качестве фундаментов-подставок могут использоваться типовые железобетонные плиты или кирпичные кладки на Цементно-песчаном растворе.
3.17.4 Контейнеры НРП должны быть заземлены путем устройства в котловане колодца контурного защитного заземления. В качестве заземлителей могут использоваться электроды из прутковой стали диаметром 12 мм и длиной 5 м при удельном сопротивлении грунта до 200 Ом-м или из угловой стали размером 50x50x5 мм при удельном сопротивлении грунта свыше 200 Ом-м. Электроды соединяются между собой по контуру колодца полосовой сталью размером 40x4 мм посредством сварки.
3.17.5 Сопротивление защитных заземляющих устройств должно быть не более 10 Ом для грунтов с удельным сопротивлением менее 100 Ом-м и не более 30 Ом - для грунтов с удельным сопротивлением более 100 Ом-м.
