3.13 Строительство кирпичных колодцев

3.13.1 Строительство кирпичных колодцев в сравнении со строительством сборных железобетонных требует больших затрат труда и времени,- поэтому оно оправдано только при наличии ответствующих обоснований, когда применение сборного железобетона невозможно, затруднено или нецелесообразно. Применение кирпичных колодцев вполне допустимо при незначительной потребности в смотровых устройствах на удаленных объектах строительства, когда организация изготовления их из железобетона требует высоких затрат и времени, а доставка издалека - нерентабельна. Допустимо применение кирпичных колодцев также в стесненных уличных условиях, не позволяющих использовать мощные грузоподъемные технические средства, в пригородной зоне, при наличии других подземных коммуникаций, переустройстве (расширении) колодцев, загруженных кабелями и т.п.

3.13.2 Форма типовых кирпичных проходных, угловых и разветвительных колодцев типа ККС-2, ККС-3, ККС-4, ККС-5 должна быть овальной, а ККС-1 - квадратной. Станционные кирпичные колодцы должны выполняться смешанной (многогранно-овальной) формы.

3.13.3 При строительстве кирпичных колодцев всех типов следует использовать готовые железобетонные перекрытия соответствующей формы и размера. Однако допускается устройство перекрытий из набора готовых стандартных железобетонных плит. В отдельных случаях перекрытие может изготовляться на месте с использованием арматурного каркаса и раствора бетона, закладываемых в опалубку. Днища колодцев должны устраиваться также из готовых железобетонных плит или бетонироваться на месте (в котловане) перед кладкой стен.

3.13.4 При строительстве кирпичных колодцев каждого типоразмера следует использовать специальные легкие шаблоны овальной формы. По наружному обводу шаблона на подготовленном днище сначала необходимо нанести слой цементно-песчаного раствора толщиной от 10 до 15 мм и затем выложить первый ряд кирпичей по всему периметру колодца. Затем шаблон нужно удалить, и последующие ряды кирпичей должны укладываться по первому ряду с выверкой вертикальности и горизонтальности стенок отвесом и рейкой.

Кирпичи должны укладываться со взаимной переменой, порядка кладки. С внутренней стороны колодца швы кирпичной кладки необходимо разделать под расшивку ("в подрезку") с тщательным разглаживанием и удалением (добавлением) излишков (нехватки) раствора. По мере возведения стен в установленных местах по шаблону следует закладывать стальные ерши для крепления кронштейнов и петли ("серьги") для установки блоков при затягивании кабелей.

3.13.5 При строительстве колодцев в увлажненных грунтах наружную сторону стен необходимо оштукатурить сплошным слоем цементно-песчаного раствора толщиной от 3 до 5 мм.

3.13.6 Типовой колодец ККС-1 изображен на рисунке. 3.31. Конструкция типовых кирпичных колодцев ККС-2, ККС-3, ККС-4, ККС-5 представлена на рисунке 3.32, а их основные размеры – в таблице 3.13.

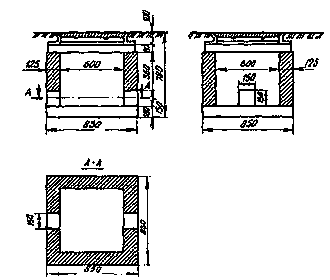

Рисунок 3.31 - Кирпичный колодец типа ККС-1

Рисунок 3.32 - Проходные кирпичные колодцы типа ККС-2, ККС-3, ККС-4 и ККС-5

Таблица 3.13 - Основные размеры проходных кирпичных колодцев, мм

Колодец	а	б	в	г	д	е	ж	R	Д	Е
									в кирпичах
ККС-5	2800	1400	900	1800	250	250	100 120	4000	1	1
ККС-4	2200	1100	700	1800	250	250	100	3000	1	1
ККС-3	1800	1000	600	1600	250	125 250	100	2000	1	0,5 1
ККС-2	1200	900	550	1400	250	125 250	80>	1150	1	0,5 1
Примечание: В числителе указаны размеры в пешеходной части улиц, а в знаменателе - в проезжей

3.13.7 Угловые и разветвительные кирпичные колодцы показаны на рисунках 3.33 и 3.34, а их размеры - в таблицах 3.14 и 3.15.

Рисунок 3.33 – Угловые кирпичные колодцы типа ККСу-3, ККСу-4 и ККСу-5

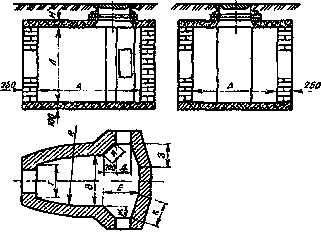

Рисунок 3.34 - Разветвительные кирпичные колодцы типа ККСр-3, ККСр-4 и ККСр-5

Таблица 3.14 - Основные размеры типовых угловых кирпичных колодцев, мм

Колодец	А	Б	В	Г	Д	Е	Ж	3	И	К	Л	R
ККСу-5	2800	1400	900	1800	1060	740	550	315	565	375	100180	4000
ККСу4	2200	1100	700	1800	820	500	450	260	470	330	100	3000
ККСу-3	1800	1000	600	1600	620	300	450	260	470	330	100	2000
Примечание - числителе указаны размеры в пешеходной части улиц, а в знаменателе - в проезжей

Таблица 3.15 - Основные размеры типовых разветвительных кирпичных колодцев, мм

Колодец	А	Б	В	Г	Д	Е	Ж	3	И	К	Л	М	R
ККСр-5	2800	2000	1400	900	740	1060	315	550	375	565	1800	u>100 120	4000
ККСр4	2200	1600	1100	700	500	820	260	450	330	470	1800	100	3000
ККСр-3	1800	1500	1000	600	300	620	260	450	330	470	1600	100	2000
Примечание - В числителе указаны размеры в пешеходной части улиц, а в знаменателе - в проезжей

3.13.8 Конфигурация типовых станционных колодцев представлена на рисунке 3.35, а их основные размеры - в таблице 3.16.

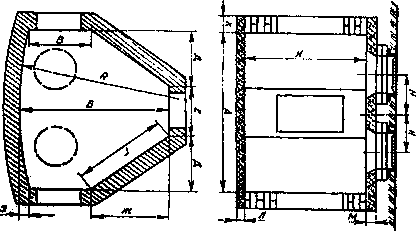

Рисунок 3.35 - Станционные кирпичные колодцы

Таблица 3.16 - Основные размеры станционных кирпичных колодцев

Для АТС емкостью, тысяч номеров	А	Б	В	Г	Д	Е	Ж	3	И	К	Л	М	Н	R
20	6000	3000	1000	2730	2250	1500	1650	350	2200	375	130	200	850	12400
10	5000	3000	1000	2600	2000	1000	1650	350	2200	375	130	200	850	9100
6	4300	2600	750	2300	1650	1000	1620	230	2200	250 375	130	200	750	10400
3	2500	2125	750	1525	875	750	1250	125	1800	250 375	120	150	0	6300
Примечание - В числителе указаны размеры в пешеходной части улиц, а в знаменателе - в проезжей

3.13.9 Перекрытия для типовых кирпичных колодцев изготовляют в виде отдельных или сборных железобетонных плит, для проходных кирпичных колодцев типа ККС-2, ККС-3, ККС-4, ККС-5 и угловых типа ККСу-3, ККСу-4, ККСу-5 перекрытия изготовляют в виде одной железобетонной плиты с отверстием под люк.

Для разветвительных кирпичных колодцев типа ККСр-З, ККСр-4, ККСр-5 перекрытия могут изготовляться сборными из двух железобетонных плит: одной (большей) с отверстием под люк и второй (меньшей) -без отверстия.

Для станционных кирпичных колодцев могут применяться готовые сборные железобетонные перекрытия. Допускается также применение сборных железобетонных перекрытий, состоящих из двух плит, изготовляемых на стройплощадке или заводе железобетонных изделий. При этом для колодца АТС на 3000 номеров одна плита (большая) изготовляется с отверстием под люк, а вторая (меньшая) - без отверстия. Для станционных кирпичных колодцев АТС на 6-20 тысяч номеров обе плиты (одинаковых размеров) изготовляются с отверстиями под люк.

При малом числе кирпичных станционных и разветвительных колодцев на объекте строительства допускается также бетонирование перекрытий на месте (в котловане) с применением арматурных каркасов и деревянных опалубок.
