3.12 Изготовление и строительство железобетонных колодцев

3.12.1 Типовые сборные железобетонные колодцы изготавливают на заводах железобетонных изделий. В удаленных районах, с учетом местных условий, колодцы могут изготавливаться на участках или полигонах предприятий, ведущих основное строительство сооружений связи.

Изготовление колодцев регламентируется техническими условиями, специальными технологическими руководствами, картами и другой технической документацией.

3.12.2 Сборные железобетонные колодцы типа ККС-1 изготовляют квадратной (рисунок 3.17), а типа ККС-2 -шестигранной (рисунок 3.18) формы.

Рисунок 3.17 — Сборный железобетонный колодец типа ККС-1




Рисунок 3.18 — Сборный железобетонный колодец типа ККС-2

Проходные колодцы типа ККС-3, ККС-4 и ККС-5 имеют восьмигранную форму (рисунок 3.19).

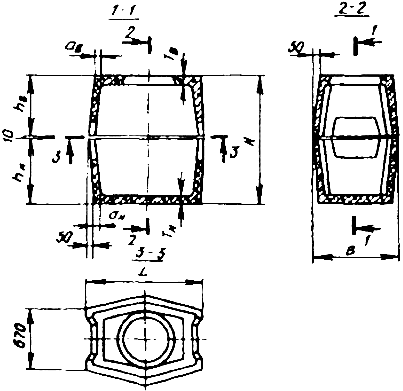

Рисунок 3.19. Сборные железобетонные колодцы проходные типа ККС-3, ККС-4 и ККС-5

Угловые колодцы типа ККСу-3, ККСу-4 и ККСу-5 (рисунок 3.20) изготовляют с угловой вставкой, с левой или с право стороны проходного колодца в зависимости от поворота траса трубопровода.

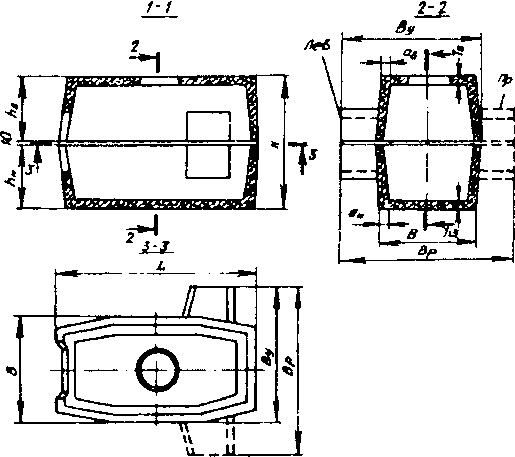

Рисунок 3.20 — Сборные железобетонные колодцы угловые типа ККСу-3, ККСу-4 и ККСу-5

Разветвительные колодцы типа ККСр-3, ККСр-4 и ККСр-5 (рисунок 3.21) изготовляют с двумя угловыми вставками с обеих сторон проходного колодца.

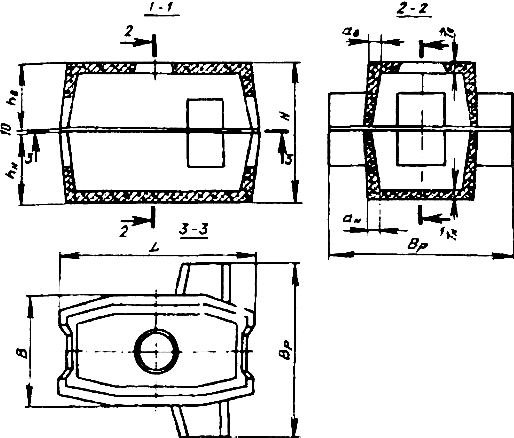

Рисунок 3.21 — Сборные железобетонные колодцы разветвительные типа ККСр-3, ККСр-4 и ККСр-5

3.12.3 Основные размеры сборных железобетонных колодцев приведены в таблице 3.10. Колодцы типа ККС-2...ККС-5 изготовляют из двух отдельных составных частей (половин): нижней с днищем и половиной боковых стен и верхней с перекрытием и верхней частью боковых стен. В перекрытии предусмотрено круглое отверстие для входного люка.

В зависимости от грузоподъемности средств механизации и автотранспорта сборку колодцев целесообразно осуществлять на месте изготовления и вывозить на трассу в полностью готовом виде, с вмазанными стальными ершами для крепления кронштейнов или консольными крюками в колодцах ККС-1 и ККС-2. Однако допускается производить вмазку стальных ершей и на месте, в оставленные для этого при изготовлении отверстия (гнезда).

Таблица 3.10 — Основные размеры проходных, угловых и разветвительных железобетонных колодцев

Колодец	Размеры, мм
	L	В	Н	hB	hH	ТB	ТH	аB	аH	Ву	Вр
ККС-5-80 ККСу-5-80 ККСр-5-80 ККС-5-10 ККСу-5-10 ККСр-5-10	2990 2990 2990 2990 2990 2990	1600 1600 1600 1600 1600 1600	2030 2030 2030 2010 2010 2010	1020 1020 1020 1000 1000 1000	1000 1000 1000 1000 1000 1000	120 120 120 100 100 100	100 100 100 100 100 100	110 110 110 90 90 90	90 90 90 90 90 90	- 2035 - - 2035 -	- - 2470 - - 2470
ККС-4-80 ККСу-4-80 ККСр-4-80 ККС-4-10 ККСу-4-10 ККСр-4-10	2390 2390 2390 2390 2390 2390	1300 1300 1300 1300 1300 1300	2010 2010 2010 1990 1990 1990	1000 1000 1000 1000 1000 1000	1000 1000 1000 980 980 980	100 100 100 100 100 100	100 100 100 80 80 80	90 90 90 90 90 90	90 90 90 70 70 70	- 1630 - - 1630 -	- - 1960 - - 1960
ККС-3-80 ККСу-3-80 ККСр-3-80 ККС-3-10 ККСу-3-10 ККСр-3-10	1950 1950 1950 1950 1950 1950	1160 1160 1160 1160 1160 1160	1810 1810 1810 1770 1770 1770	900 900 900 880 880 880	900 900 900 880 880 880	100 100 100 80 80 80	100 100 100 80 80 80	90 90 90 70 70 70	90 90 90 70 70 70	- 1500 - - 1500-	- - 1840 - -1840
ККС-2-80 ККС-2-10	1350 1350	1030 1030	1570 1570	780 780	780 780	80 80	80 80	70 70	70 70	- -	- -
Примечания 1 Размеры колодцев ККС-1 показаны на рис.3.17. 2 Конструкция и основные размеры колодца ККС-5М, предназначенного для размещения в нем контейнеров НРП и аппаратуры ИКМ, отличаются от колодца ККС-5-80 лишь некоторыми деталями, имея те же основные размеры

3.12.4 На трубопроводе емкостью более 24 каналов строят сборные железобетонные колодцы специального типа (ККСС) прямоугольной формы двух основных типоразмеров: ККСС-1 (рисунок 3.22) при числе каналов 25-36 и ККСС-2 (рисунок 3.23) при числе каналов 37-48.

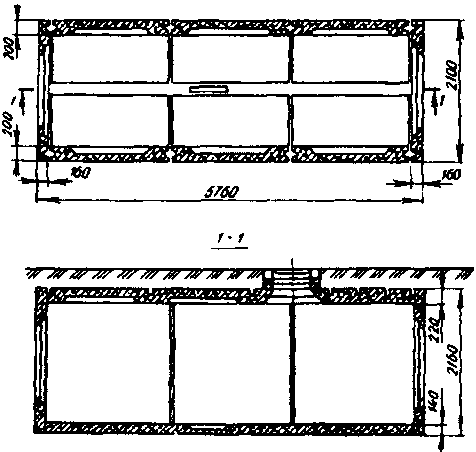

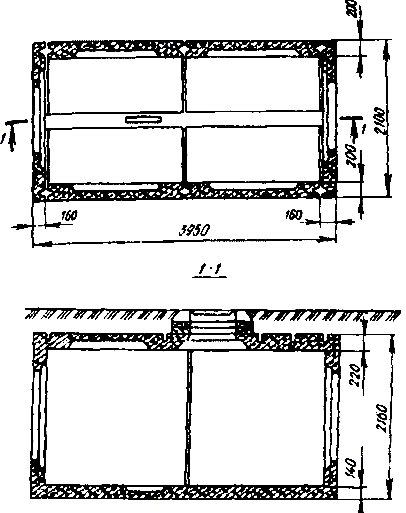

Рисунок 3.22 — Проходной сборный железобетонный колодец специального типа ККСС-2 на 25-36 каналов трубопровода




Рисунок 3.23 — Проходной сборный железобетонный колодец специального типа ККСС-2 на 37-48 каналов трубопровода

В местах поворота или разветвления трассы трубопровода посредством угловых вставок устраивают угловые колодцы специального типа ККСС-1 или ККССу-2 (рисунок 3.24), а также разветвительные колодцы специального типа ККССр-1 или ККССр-2 (рисунок 3.25)

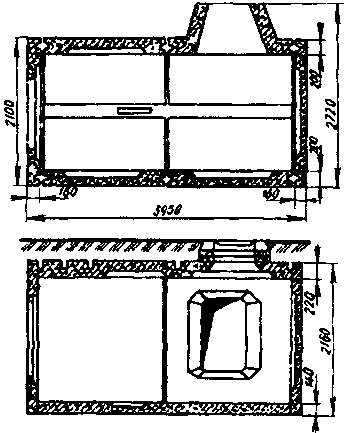

Рисунок 3.24 — Угловой сборный железобетонный колодец специального типа ККССу-1

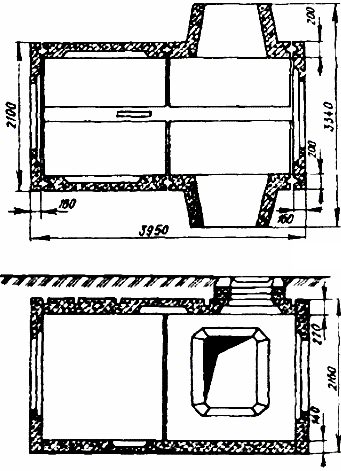

Рисунок 3.25 — Разветвительный сборный железобетонный колодец специального типа ККССр-1

3.12.5 Угловые вставки к сборным железобетонным проходным колодцам представляют собой специальные железобетонные устройства (карманы), пристраиваемые к типовым проходным колодцам для ввода трубопровода со стороны поворота или разветвления трассы канализации. Такие вставки изготовляются из двух частей (половин): верхней и нижней. При сборке в заводских условиях вставки к колодцам типа ККС-4 и ККС-3, кроме того, могут применяться и цельными.

Двухэлементные угловые вставки к колодцам типа ККС-3-80(10), ККС-4-80(10) и ККС-5-80(10) изображены на рисунке 3.26, а одноэлементные вставки к колодцам типа ККС-3-80(10) и ККС-4-80(10) — на рисунке 3.27. Их размеры приведены в табли-це3.11. Разработаны и применяются также конструкции цельных и двухэлементных угловых вставок для установки на существующем блоке к сборным железобетонным колодцам специального типа.

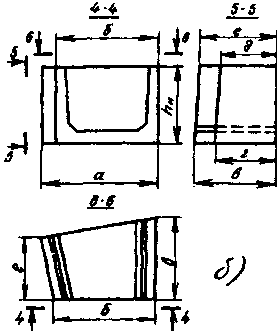

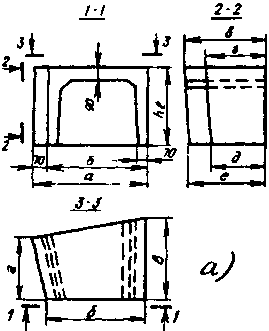

а) верх (ККС-3-В1); б) низ (ККС-3-В2)

Рисунок 3.26 — Двухэлементная угловая вставка к сборным железобетонным колодцам типа ККС-3-80(10), ККС-4-80(10) и ККС-5-80(10)

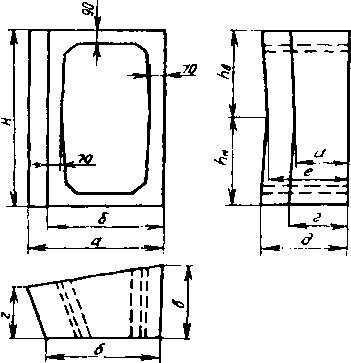

Рисунок 3.27 — Одноэлементная угловая вставка к сборным железобетонным колодцам типа ККС-3-80(10) и ККС-4-80(10)

Таблица 3.11 — Основные размеры угловых вставок, мм

Колодец	а	б	в	г	д	е	Н	hн	hв
	Двухэлементные вставки (верх и низ) — рисунок 3.26
ККС-5-80(10) ККС-4-80(10) ККС-3-80(10)	810 725 565	710 625 465	585 470 550	435 330 340	400 300 300	550 440 510	- - -	570 570 470	570 570 470
	Одноэлементные (цельные) вставки — рисунок 3.27
ККС-4-80(10) ККС-3-80(10)	725 565	625 465	470 550	330 340	300 300	440 510	1150 950	575 475	575 425

При отсутствии готовых железобетонных угловых вставок допускается ввод каналов в проемы, проделанные в боковых стенках колодцев по технологии, изложенной в 3.9.1, а также выкладка угловых вставок из кирпичей.

3.12.6 Опорное железобетонное кольцо ОК-1 под люк колодца (рисунок 3.28) устанавливается в створ с круглым отверстием в перекрытии. В зависимости от глубины заложения перекрытия колодца с уровнем дорожного покрытия под каждый люк может быть подложено одно или несколько опорных колец.

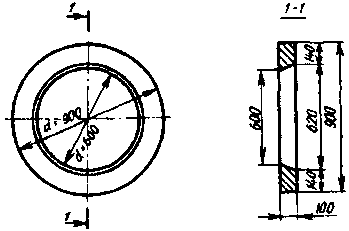

Рисунок 3.28 — Опорное железобетонное кольцо под люк колодца

3.12.7 Типовые железобетонные станционные колодцы строятся четырех типоразмеров: для АТС емкостью 3, 6, 10 и 20 тысяч номеров.

Конструкция станционных колодцев показана на рисунке 3.29, а основные размеры приведены в таблице 3.12.

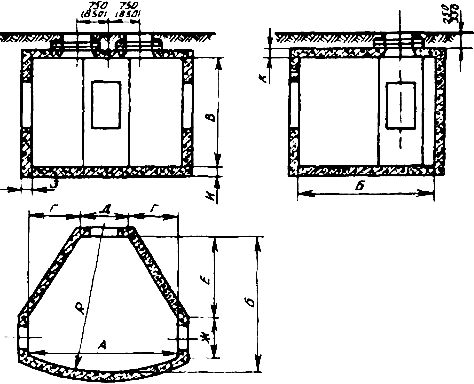

Рисунок 3.29 — Станционный железобетонный колодец

Таблица 3.12 — Основные размеры монолитных железобетонных колодцев станционного типа, м

Емкость АТС, номеров	А	Б	В	Г	Д	Е	Ж	З	И	R
3000 6000 10000 20000	2,0 4,3 5,0 6,0	2,125 2,600 3,000 3,000	1,8 2,2 2,2 2,2	0,875 1,650 2,000 2,250	0,75 1,00 1,00 1,50	1,25 1,62 1,65 1,65	0,75 0,75 1,00 1,00	0,13 0,18 0,20 0,20	0,12 0,13 0,13 0,13	6,3 10,4 9,1 12,4

Примечания
На колодцы для АТС емкостью 3000 номеров устанавливается один люк, на другие колодцы — по два люка.
Перекрытия станционных колодцев устраивают из типовых железобетонных плит П-1 -80(10), П-2-80(10) и П-3-80(10).

3.12.8 Транспортировка и монтаж сборных железобетонных колодцев допускаются при достижении ими не менее 70% проектной прочности. Работы выполняют при помощи автокранов с соответствующей грузоподъемностью и вылетом стрелы. Крепление строп производят за стальные петли, вмонтированные при изготовлении колодца, или его детали, связанные с арматурным каркасом.

3.12.9 Наиболее рациональной является схема организации работ, при которой колодец или его элементы выгружаются с автомашины сразу в котлован (рисунок 3.30). При этом должно выверяться его правильное положение в вертикальной и горизонтальной плоскостях при помощи рейки, уровня и отвеса.

3.12.10 В местах стыковки половин или отдельных цементов колодца на каждую уложенную часть (деталь) должен вноситься слой цементно-песчаного раствора толщиной от 5 до мм. Перед наложением раствора все стыкуемые поверхности должны смачиваться водой для более прочного схватывания цементно-песчаной массы с бетоном изделий. После сборки колодца излишки раствора следует удалить или дополнить, если недостаточно, тщательно разглаживая все швы.

В случаях, предусмотренных проектом, отдельные элементы сборного колодца скрепляют между собой при помощи стальных накладок, свариваемых с их арматурным каркасом.

1 — котлован;
2 — нижняя часть колодца;
3 — траншея;
4 — верхняя часть колодца;
5 — автокран
Рисунок 3.30 — Монтаж сборного железобетонного колодца

3.12.9 Сборка угловых и разветвительных колодцев должна осуществляться с предварительной пробивкой окон (проемов) в стенках проходных колодцев для угловых вставок. Эти работы выполняются до установки колодцев в котлован. При использовании двухэлементных угловых вставок сначала к проему необходимо пристроить нижнюю ее часть с упором в стенку проема и ненарушенное дно котлована. Затем на верхний срез нижней половины следует нанести цементно-песчаный раствор и опустить верхнюю часть. Все стыкуемые поверхности необходимо смачивать водой, а по окончании работ — загладить швы стыковки.

3.12.10 Сборные железобетонные колодцы специального типа строятся по отдельному проектному решению и рабочим чертежам применительно к данной местности.

Наиболее приемлемым является способ монтажа колодцев, когда на выровненное и хорошо утрамбованное дно котлована наносят слой бетонной подготовки толщиной 100 мм. Стеновые блоки устанавливают на уложенную подготовку во взаимно противоположных положениях, внутрь нижними горизонтальными плоскостями (подошвами). Жесткая связь между стеновыми блоками (подошвами) в днище обеспечивается петлевыми выпусками арматуры, через которые пропускают стальной стержень с последующим бетонированием. Плиты перекрытия связывают между собой и со стеновыми блоками накладными металлическими деталями, привариваемыми к таким же деталям сборных железобетонных элементов.

Все пазы между стеновыми блоками, плитами перекрытий и пнищем заполняются цементно-песчаным раствором. Штыри для крепления кронштейнов приваривают к специальным арматурным выпускам каркаса стеновых блоков. Аналогично крепят и другие устройства для иных коммуникаций.

3.12.11 В случаях применения монолитных железобетонных колодцев в отрытом котловане устанавливают наружную и внутреннюю опалубки и между ними — арматурный каркас. Пространство между опалубками заполняют уплотняемым бетоном марки 200. Раствор бетона должен доставляться на трассу в готовом "виде в количестве, необходимом для полного заполнения.

При этом наиболее рациональным способом строительства монолитных колодцев является непрерывный процесс их бетонирования, для чего необходимо использовать заранее подготовленные опалубки наружных и внутренних стенок в виде отдельных щитов и днища.

Наружная опалубка изготовляется из щитов длиной на всю высоту колодца, а внутренняя — высотой на половину колодца и шириной не более 0,6 м. Этим обеспечивается плавный изгиб стенок колодца и выемка щитов через люк по окончании работы. Стальную арматуру необходимо также заблаговременно сваривать и связывать отдельными щитами (полотнами).

3.12.12 В проектных решениях может быть предусмотрена и несколько иная технология строительства монолитных колодцев применительно к местным условиям и возможностям исполнителей.
