3.14 Котлованы для колодцев кабельной канализации связи

3.14.1 Формы и размеры котлованов для колодцев различных типов, отрываемых без крепления и с креплением стен, рассчитаны на минимально возможный объем земляных работ. При этом учитывается размещение основных деталей колодцев на слежавшийся выровненный, хорошо утрамбованный грунт.

Основными типами являются котлованы для проходных, Угловых, разветвительных, станционных и специальных колодцев Различных типов (рисунок 3.36). Размеры котлованов приведены в таблице 3.17.

Котлованы для колодцев кабельной канализации
а) проходные ККС и ККСС;
б), в) угловые ККСу и ККССу;
г) разветвительные ККСр и.ККССр;
д) кирпичные и монолитные железобетонные разветвительные
е) станционные

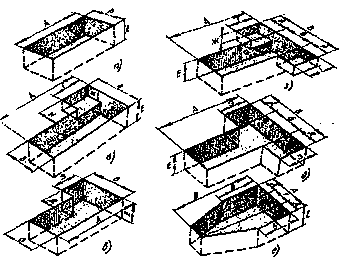

Рисунок 3.36 - Котлованы для колодцев кабельной канализации
Таблица 3.17 - Размеры котлованов для колодцев кабельной канализации связи, м
КолодецАБВГ ДЕпешЕпр Ж3И
1234567891011
проходные
сборные железобетонные
ККС-53,6
3,8		2,2
2,4		---2,252,35 ---
ККС-43,0
3,2		1,9
2,1		---2,252,30 ---
ККС-32,6
2,8		1,8
2,0		---2,052,10 ---
ККС-22,0
2,2		1,7
1,9		---1,8 1,9---
ККС-11,1
1,4		1,2
1,4		---0,80 ----
монолитные железобетонные
ККС-54,2
4,4		2,8
3,0		- --2,252,35---
ККС-43,6
3,8		2,5
2,7		- --2,252,30---
ККС-33,2
3,4		2,4
2,6		- --2,052,10---
ККС-22,6
2,8		2,3
2,5		- --1,81,9---
кирпичные с наружной штукатуркой стен
ККС-54,1
4,3		2,7
2,9		- --2,252,35---
ККС-43,5
3,7		2,4
2,6		--- 2,252,35---
ККС-3-103,1
3,3		2,1
2,3		--- 2,05----
ККС-3-803,1
3,3		2,3
2,5		--- -2,15---
ККС-2-102,5
2,7		2,0
2,2		---1,85 ----
ККС-2-802,5
2,7		2,2
2,4		---- 1,90---
ККС-11,5
1,7		1,5
1,7		---0,80 ----
для АТС на 20000 метров
в пешеход-
ной и проезжей частях		7,6
7,8		2,8
3,0		4,6
4,8		 2,6
2,8		2,52,92,9---
в пешеход
ной и проезжей частях		7,6
7,8		3,0
3,2		4,6
4,8		 2,8
3,0		2,42,92,9---
Колодцы специального типа
Проходной
ККСС-1
ККСС-2
4,6
6,4
2,7
2,7
-
-
-
-
-
-
2,5
2,5
2,5
2,5
-
-
-
-
-
-
Угловой
ККССу-1
ККССу-2
4,6
6,4
2,7
2,7
3,6
3,6
2,4
2,4
-
-
2,5
2,5
2,5
2,5
2,1
2,1
-
-
0,9
0,9
Разветвительный
ККССр-1
ККССр-2
4,6
6,4
2,7
2,7
4,0
4,0
2,4
2,4
-
-
2,5
2,5
2,5
2,5
2,1
2,1
-
-
0,9
0,9

Примечания
1 В числителе указаны размеры котлованов без крепления стен, в знаменателе - с креплением.
2 Епеш - глубина котлованов для установки колодцев на пешеходной части улиц, Епр - глубина котлованов для установки колодцев на проезжей части улицы





← НазадСодержание
