Быстрый самодельный кабельный чулок

Такой чулок вяжут на очень короткие дистанции. Например, в колодце при затяжке показался конец кабеля и то, что было завязано ранее, сорвало. Выпендриваться в колодце неудобно, и тогда можно завязать кабель подобным образом. Кстати, подобная вязка всё же работает именно как чулок, то есть с обжимом (рис. 1).

Вязка производится одним концом проволоки, той же заготовки. В руку берётся её конец, примерно в полтора метра и наматывается на кабель, начиная с его торца на длину 50-70 см (ф. 19^А). Намотка производится плотно под углом 45° к оси кабеля. В конце прямой намотки два витка наматываются перпендикулярно, затем намотка продолжается, но уже назад, к торцу кабеля. На самом торце оставшийся в руке проволока наматывается на натянутый второй ёе конец (ф. 19^Б).

Увеличить фото

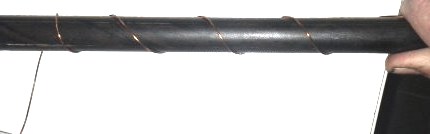

Фото 19^А.
Первый этап вязки, быстрого кабельного чулка


Увеличить фото
Фото 19^Б.
Второй этап вязки, быстрого кабельного чулка

Если подобный чулок используется в канале, то необходимо обмотать его тонкой проволокой и изолентой возле торца кабеля, как на простом или двойном чулке.

Показать результат натяжения этого чулка у меня не получилось: с текстолитового стержня его сорвало. Но, тем не менее, подобный способ завязки кабеля при затяжке используется довольно часто и не только на коротких участках, но и при полноценной протяжке кабеля в пролётах кабельной канализации.

Супертонкий самодельный кабельный чулок

Этот вид вязки даже чулком назвать сложно, привычного плетения в нём нет. К тому же для его создания нужно пробивать оболочку кабеля, что уже может создать массу проблем. Тем не менее, из песни слова не выкинешь, и такой способ крепления заготовки к кабелю иногда используется.

Примерные размеры указаны для кабеля диаметром 4см (например, ТППэпЗ 200х2х0,5). Кабель пробивается насквозь в двух местах: первое отверстие делается в 10-15 сантиметрах от торца кабеля, второе - 60-70 от того же торца. Отверстия обычно проковыривают отвёрткой и расширяют до такого размера, чтобы в них влезли две трёхмиллиметровые проволоки.

Далее используется двухметровый отрезок проволоки. Сначала оба её конца с разных сторон продеваются в первое отверстие (рис.20) и протягиваются с таким расчётом, что бы осталась петелька на скрутку петли в торце кабеля. Затем эти концы каждый со своей стороны продеваются в отверстие 2 и затягиваются. Проволоки при этой затяжке должны лечь вплотную к оболочке и параллельно оси кабеля. Сразу за вторым отверстием делается скрутка обеих проволок. Лишние концы обрезаются, а сама скрутка плотно прижимается к оболочке кабеля. После этого на оставшейся возле торца кабеля петле закручивается петелька для зацепа заготовки. При закрутке стараются натягивающиеся проволоки расположить симметрично, плотно и ближе к центру, так чтобы конец кабеля сжало ими и приплюснуло. Места пробивки оболочки кабеля, скрутка в хвостовой части и место возле торца обматываются изолентой.

Рис. 20.
Супертонкий самодельный кабельный чулок

У этого типа чулка есть интересная особенность - при затяжке проволоки сжимают кабель не по кругу, а с боков. С затяжкой конец кабеля приобретает овальный профиль. Это свойство оказывается полезным при проходе просевших, замытых или переполненных каналов.
