Фотографии быстрого зацепления кабеля с заготовкой

Быстрый самодельный кабельный чулок

Полное описание на странице → Быстрый самодельный кабельный чулок

...

Вязка производится одним концом проволоки, той же заготовки. В руку берётся её конец, примерно в полтора метра и наматывается на кабель, начиная с его торца на длину 50-70 см (ф. 19^А). Намотка производится плотно под углом 45° к оси кабеля. В конце прямой намотки два витка наматываются перпендикулярно, затем намотка продолжается, но уже назад, к торцу кабеля. На самом торце оставшийся в руке проволока наматывается на натянутый второй ёе конец (ф. 19^Б).

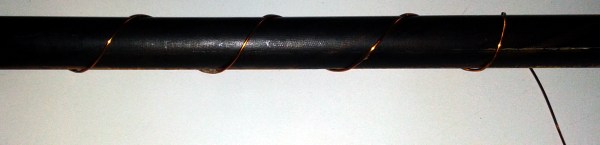

Фото 19^A


Фото 19^Б

Полное описание на странице → Быстрый самодельный кабельный чулок

Привязка кабеля к заготовке петлёй

Полное описание на странице → Другие способы зацепления кабеля с заготовкой

...

В кабельной канализации тонкий кабель 10-30 пар может быть привязан более простым способом. В 30-40 сантиметрах от конца кабель обвивается двумя витками проволоки (ф. 21). Короткий конец проволоки дважды оборачивается вокруг второго (ф. 22). Затем оставшимся кончиком скручивают сложенный вдвое кабель.

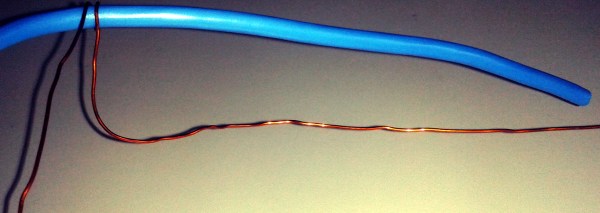

Фото 21

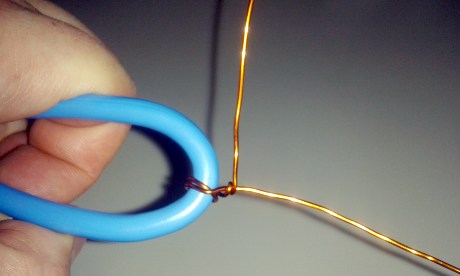

Фото 22

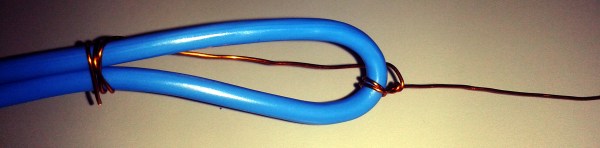

Фото 23

Полное описание на странице → Другие способы зацепления кабеля с заготовкой

10.10.13
