Принцип действия кабельного чулка

Кабельный чулок - простое приспособление, изготавливаемое для затяжки кабеля в трубы кабельной канализации. С одной стороны имеет ушко для прикрепления тянущей проволки, с другой - свитые в трубку-хобот тросики или проволоки. Этот хоботок надевается на конец кабеля и фиксируется на своём дальнем конце. При своём простом внешним виде имеет не совсем очевидную хитрость и является самозажимным устройством.

Далее представлена схема действия сил возникающих в кабельном чулке в момент протяжки кабеля. Для наглядности взят самодельный чулок свитый в четыре проволоки. При возникновении тянущего усилия (большая красная стрелка) обвитые вокруг кабеля проволоки натягиваются и, выпрямляясь, создают большое сжимающее усилие (стрелки сверху и снизу). Причём, сжимающее усилие направлено не с двух сторон, а по всей окружности чулка.

Силы самозажимного действия в кабельном чулке
Рис.1. Силы самозажимного действия в кабельном чулке

Это усилие при больших тяговых нагрузках настолько велико, что зачастую деформирует оболочку кабеля, не вызывая при этом повреждений. Затянувшийся чулок практически невозможно сорвать с кабеля в прямом направлении, чем больше тянущее усилие, тем больше и усилие сжимающее. Практически при превышении тяговой силы рвётся тянущая проволока, ушко чулка или даже кабель, но чулок остаётся на месте.

Фиксирующая стяжка на хвостовой части правильно затянутого чулка имеет при натяжении вторичное значение. При затягивании нагрузка на неё почти не передаётся (маленькая стрелка). Но эта же стяжка имеет огромное значение при потребности вытянуть кабель назад. Чулок, как самозатяжной инструмент при втягивании кабеля, так и "самораспускной" при вытягивании. Если фиксирующая стяжка не зажата или отсутствует, то приспособление с кабеля при обратном движении легко сползает, оставаясь в канале.

Стяжка эта обычно выполняется тонкой проволокой с ∅ 1-3 мм только на промышленных чулках из тросиков; самодельные чулки фиксируются сзади той же проволокой, что и вяжутся. Промышленные чулки обычно фиксируют проволокой также возле конца кабеля.

Заранее извиняюсь за ненатуральность фотографий, как-то со связным кабелем я уже несколько лет не работаю, сайт делаю в условиях офиса, и сделать качественную фотосессию на эту тему не доберусь ни когда. Поэтому вместо стальной трехмиллиметровой проволоки миллиметровая медная, вместо кабеля текстолитовая палочка. Но, надеюсь, принципы вязки самодельных проволочных кабельных чулок я смогу объяснить и с этим.

В своей практике сталкивался с четырьмя типами самодельных кабельных чулков. Специальных названий им, конечно же, ни кто не давал. Условно, в этом разделе они названы простой, двойной, быстрый, супертонкий.

Соответственно, под них страницы:

Простой
самодельный кабельный чулок
Готовый к использованию самодельный кабельный чулок
Двойной
самодельный кабельный чулок
Готовый к использованию самодельный кабельный чулок
Быстрый
самодельный кабельный чулок
Второй этап вязки, быстрого чулка
Супертонкий самодельный кабельный чулокСупертонкий самодельный кабельный чулок
Так же рассмотрены
Другие
способы зацепления кабеля с заготовкой

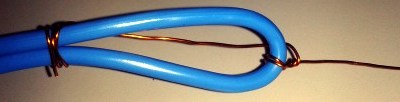

Завязка тонкого кабеля петлёй к заготовке

Далее → Простой самодельный кабельный чулок
