Другие способы зацепления кабеля с заготовкой
Завязка за проволочную броню
Не всегда для протяжки кабеля требуется какой-либо специальный чулок. Например, оптоволоконный кабель, имеющий проволочную броню проще и надёжней привязать проволоками этой брони. Для этого с кабеля снимается сантиметров сорок полиэтиленовой оболочки. С зачищенного конца выкусывается сердцевина кабеля и большая часть проволок брони. Оставляют обычно 4 или 6 этих проволок с противоположных сторон сечения кабеля. Из них простой намоткой на себя вяжется петелька для зацепа заготовки. Конец кабеля обязательно обматывается изолентой: как для гидроизоляции, так и для его обтекаемости. К тому же под действием тянущих нагрузок оставшиеся проволоки брони выдавливаются наружу, создавая дополнительные проблемы
Завязка за кабельные жилы
Кабель с медными жилами тоже иногда затягивается за жилы. Такой способ крепления конца кабеля применяется в труднопроходимых местах кабельной канализации или домовых стояках. Если требуется надёжное и максимально тонкое соединение то здесь тоже есть свои приёмы.
Для уменьшения диаметра узла часть жил зачищенного конца вырезается. В кабеле ТПП 50х2 оставляют 10 пар, в 100х2 - 20. С жил приготовленных для завязки удаляют полиэтиленовую изоляцию - это делает их нескользкими в узле привязки и уменьшает его.
В домовых стояках и тонких трубах узел и конец кабеля можно смазать маслом.
Завязка тонкого кабеля петлёй

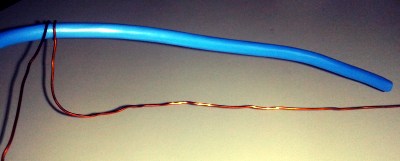

В кабельной канализации тонкий кабель 10-30 пар может быть привязан более простым способом. В 30-40 сантиметрах от конца кабель обвивается двумя витками проволоки (ф. 21). Короткий конец проволоки дважды оборачивается вокруг второго (ф. 22). Затем оставшимся кончиком скручивают сложенный вдвое кабель.
Называть это произведение кабельным чулком уже видимо нельзя, но изготавливается оно за минуту и при небольших нагрузках требующихся для затяжки тонких кабелёчков вполне работоспособно.
10.10.13
