Фото поэтапного изготовления самодельного кабельного чулка
Заранее извиняюсь за ненатуральность фотографий, как-то со связным кабелем я уже несколько лет не работаю, сайт делаю в условиях офиса, и сделать качественную фотосессию на эту тему не доберусь ни когда. Поэтому вместо стальной трехмиллиметровой проволоки миллиметровая медная, вместо кабеля текстолитовая палочка. Но, надеюсь, принципы вязки самодельных проволочных кабельных чулок я смогу объяснить и с этим.
Увеличенные фотографии со страницы → Простой самодельный кабельный чулок
Фото 1
...

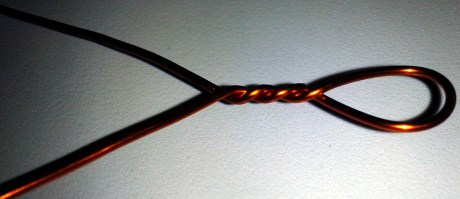

Для кабеля диаметром в 4 см берётся примерно 3 метра проволоки. Она складывается пополам и на изгибе делается петля со скруткой (фото 1). Петля изготавливается либо инструментом, либо путём зацепа за какой-либо штырь.
Фото 2

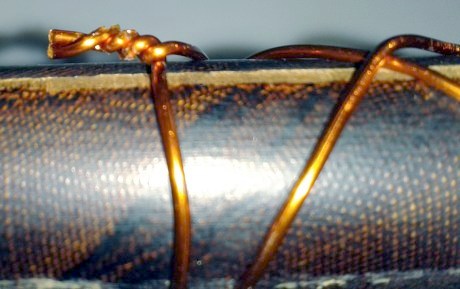

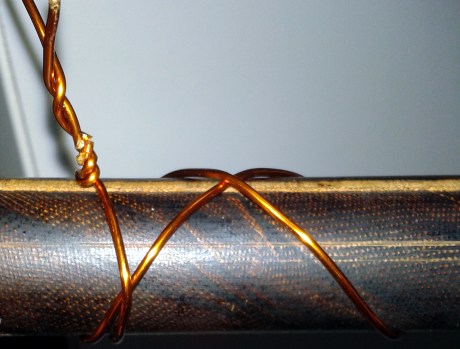

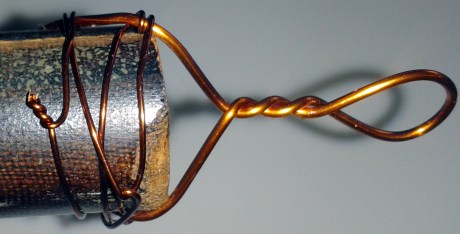

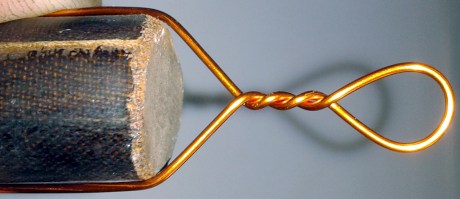

Петля прикладывается к торцу кабеля, как на фото 2. Намотка поволоки на кабель осуществляется двумя рабочими. Один удерживает конец кабеля и петлю будущего чулка, другой выполняет намотку проволоки на кабель. Намотка выполняется с натягом и плотно, две проволоки закручиваются одновременно в противоположных направлениях под углом 45° к оси кабеля. Длина чулка для кабеля толщиной 4 см должна быть 60-80 см. В конце намотки делается один полный оборот каждой проволоки перпендикулярно кабелю и они скручиваются между собой с максимальным усилием (ф.3). Со скрутки отрезаются лишние провода, и сама она плотно прижимается к кабелю (ф.4). Должно получиться что-то похожее на фото 5.
Фото 3
Фото 4
Фото 5
Увеличенные фотографии со страницы Простой самодельный кабельный чулок

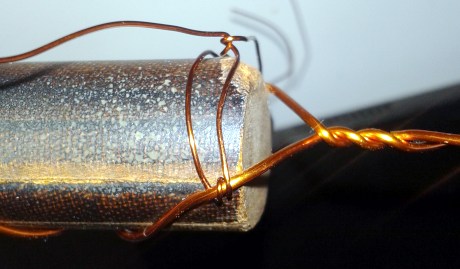

У подобных чулок в процессе затяжки кабеля проявляется один недостаток: они имеют свойство выдавливать в сторону конец кабеля. Что бы уменьшить эту проблему возле торца выполняется дополнительная вязка более тонкой проволокой. Основное её назначение не пропустить торец кабеля сквозь проволоки чулка, поэтому она петлями обкручена вокруг основных проволок чулка. (ф. 6 и 7).
Фото 6
Фото 7
Фото 8
Чтобы не повредить кабеля уже находящиеся в канале, а так же для дополнительной надёжности хвостовая часть чулка со скрутками и торцовая кабеля обматывается изолентой (ф.8). На этом фото готовый к затяжке чулок, а на фото 9, то, что стало с ним после приложения нагрузки.
...
Фото 9.
...
