Фотографии изготовления двойного кабельного чулка

Заранее извиняюсь за ненатуральность фотографий, как-то со связным кабелем я уже несколько лет не работаю, сайт делаю в условиях офиса, и сделать качественную фотосессию на эту тему не доберусь ни когда. Поэтому вместо стальной трехмиллиметровой проволоки миллиметровая медная, вместо кабеля текстолитовая палочка. Но, надеюсь, принципы вязки самодельных проволочных кабельных чулок я смогу объяснить и с этим.

Полное описание на странице → Двойной самодельный кабельный чулок

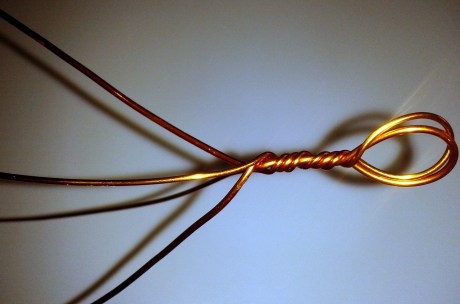

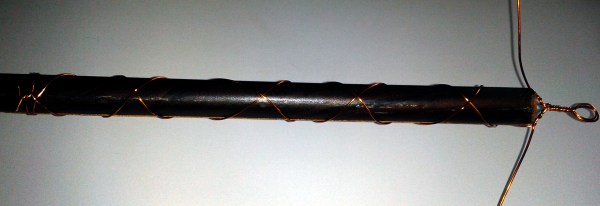

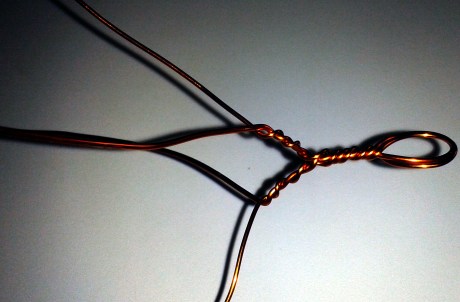

... Обе проволоки складываются пополам и скручиваются в одну общую петлю (ф.10). Затем желательно разделить проволоки по парам и на несколько сантиметров свить их (ф.11). Получившийся "паук" прикладывается к торцу кабеля. Один человек удерживает конец кабеля и петлю чулка, другой вяжет проволоки одной из свитых пар. Так же как и с простым чулком, намотка должна осуществляться максимально плотно под углом 45° к оси кабеля, последний виток перпендикулярен и обе проволоки скручиваются с максимальным усилием (ф.12).

Изготовление двойного кабельного чулка
Фото 10

Изготовление кабельного чулка поэтапно
Фото 11

Первый этап вязки двойного чулка:

Вязка самодельного кабельного чулка
Фото 12

Полное описание на странице → Двойной самодельный кабельный чулок

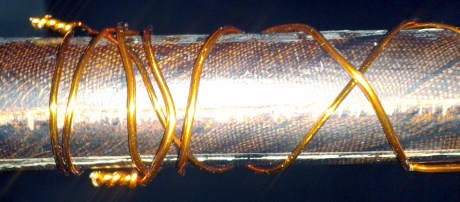

Далее берётся вторая пара проволок и поверх первой намотки проводится вторая. Так как начинать вторую намотку приходится с другой стороны кабеля, то она получается сдвинутой на половину шага. Получается довольно похоже на промышленные изделия (ф.13). Скрутки проволок обрезаются и прижимаются к кабелю (ф.14).

Вязка самодельного чулка
Фото 13

Вязка проволочного чулка самостоятельно
Фото 14

Самодельный кабельный чулок
Фото 15

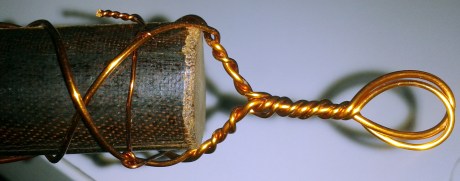

Что бы избежать выдавливания торца кабеля из объёма чулка возле петли производится дополнительная обвязка тонкой проволокой с обвивом проволоки толстой (ф.15).

Скрутки проволоки в хвосте чулка и обвязка возле торца кабеля обматываются изоляционной лентой или схожим материалом (ф.16). Эта мера необходима для защиты кабелей уже находящихся в канале и для придания чулку дополнительной "гладкости".

Готовый к использованию самодельный кабельный чулок
Фото 16

Кабельный чулок после испытания
Фото 17

Двойной самодельный снятый кабельный чулок
Фото 18

...

Полное описание на странице → Двойной самодельный кабельный чулок

10.10.13

Далее → Быстрый самодельный кабельный чулок
