7.5. Другие методы прокладки

Данный раздел кратко исследует два других метода прокладки волоконно-оптических кабелей.

7.5.1. Воздушная прокладка

Волоконно-оптические кабели часто устанавливают как воздушные кабели, развешивая на электрических столбах. Для непосредственного подвешивания между двумя столбами производятся специальные кабели со значительной внутренней прочностью. Другие кабели конструируются с поддержкой по всей их длине стальным несущим проводом (называемым также несущим тросом). Возможно также привязать волоконно-оптическит: кабель к самому электрическому проводу Использование несущего троса обычно предпочтительнее, поскольку он обеспечивает дополнительную прочность и менее строгие требования к прочности самого волоконно-оптического кабеля. Воздушные кабели конструируются в расчете противостоять большим силам от сильных ветров и крайностей температуры. Кожух кабеля изготавливается из стабилизированного ультрафиолетовым облучением пластика и рассчитан на длительный срок службы: (10 лет и более).

Если воздушный волоконно-оптический кабель должен быть присоединен к стальному несущему проводу, кабель нужно безопасно привязать или примотать к несущему проводу через каждые 30 см. Используемая связывающая лента должна быть устойчива к ультрафиолетовому облучению и разработана для использования в открытых условиях. В середине каждого участка в 30 см у кабеля должен быть провис примерно на 3 см, чтобы была возможность для расширения и сокращения стального несущего провода. Несущий провод часто проходит через блок в столбе или присоединяется к рым-болту на столбе с использованием тупиковых зажимов.

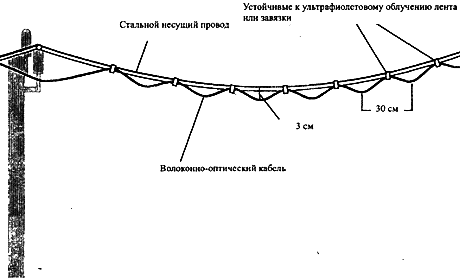

Рис. 7.22. Воздушный кабель, присоединенный к несущему проводу

Большинство воздушных волоконно-оптических кабелей с желобчатым сердечником или свободной трубкой совместимы со стандартными методиками спирального связывания или зажима, которые обычно используются с другими телекоммуникационными кабелями.

Официально эта тема описана в "Руководстве по строительству ЛСМСС" на странице "Подвеска кабелей на воздушных столбовых линиях связи"

7.5.2. Вдуваемые волокна

Это методика, разработанная фирмой British Telecom, использует волокна, установленные непосредственно внутри 6-миллиметрового микролотка. Волокна протягиваются непосредственно вдоль лотка аэродинамическим плотным потоком воздуха от небольшого компрессора мощностью до 150 фунтов на квадратный дюйм (9,6 кг/см². - Примеч. пер.). Эта методика может использоваться на расстояниях до нескольких километров.

При этой методике используются специальные волокна с неровным внешним покровом, разработанным для создания значительного тянущего усилия в одном направлении и очень слабого - в другом. Таким способом волокно протягивается через трубку нагнетаемым воздухом, но при движении через нее имеет минимальное сопротивление.

Микролоток устанавливается в виде пучков разноцветных трубок внутри общего кожуха из полиэтилена. Эти пучки трубок могут устанавливаться в кабельные лотки с использованием традиционных методик. Отдельные микролотки объединяются вставной подгонкой для образования непрерывного герметичного пути с одного конца до другого. Отдельные трубки в промежуточных пунктах могут быть вытащены из связки и отведены к конкретным потребителям.

Преимуществом этой методики является то, что практически нет натяжения волокон во время прокладки. Соответственно волокнам не требуются дополнительные компоненты укрепления. В каждом микролотке можно установить до шести волокон, а новые волокна можно впоследствии вдуть в лоток с уже установленными волокнами, позволяя отложить обеспечение волокнами.

Эта методика становится все более популярной по всему миру, в частности при построении распределительных систем. Она иногда предпочтительнее, потому что волокна можно устанавливать по мере необходимости, делая построение управления кабельной системой значительно проще. У волокон будет также хорошая механическая защита при их прокладке через стояки, навесные потолки и фальшпол.
