7.6. Соединительные панели, соединительные устройства и терминальные отсеки

Данный раздел исследует различные виды хранилищ, используемых для размещения сращиваний оптических волокон и концевой заделки кабеля.

7.6.1. Соединительные панели

Соединения обычно располагают в узлах, которые называют "соединительными центрами", "соединительными панелями" или "соединительными устройствами". Соединительная панель предназначена для обеспечения удобного места для содержания и защиты кабеля и соединений. Они также обеспечивают снятие натяжений кабеля на самих соединениях. Соединительные панели могут размещаться в промежуточных пунктах по маршруту, в которых необходимо соединить кабели, или в точках концевых заделок и коммутационных панелей в конце пролетов кабеля.

Входящий кабель вводится в соединительный центр, где с него снимается кожух. Затем - волокна образуют полную петлю вокруг лотка и проходят через держатель соединения. Для различных видов соединения доступны различные типы держателей. Затем волокна соединяются с выходящим кабелем, если это промежуточный пункт, и с косичкой, если это оконечный пункт. Последние также образуют полную петлю внутри лотка и выходят из него. Типичный соединительный центр показан на рис. 7.23.

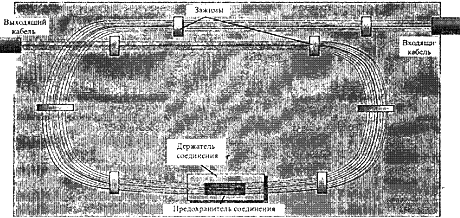

Рис. 7.23. Типичный соединительный лоток

Фотографии и описание монтажа подобных изделий: Описание монтажа оптоволоконных муфт и оптических кроссов

Волокна образуют полную петлю вокруг лотка, чтобы обеспечить резерв, которые может потребоваться для изменений в будущем, а также для снятия натяжений со стыков Каждое соединение перед зажиманием в держателе заключается в предохранитель пластиковую трубку) или вулканизируется.

Доступны соединительные панели с возможностью переделки. Это позволяет скрещивать волокна и образовывать обратные петли в целях тестирования.

7.6.2. Укрытие соединений

Как правило, всегда предпочтительнее проводить соединение волокон внутри помещений и оставлять на стойках в здании. Внешние соединения трудно переделывать после и: создания. Они являются постоянной проблемой обслуживающего сеть персонала. К сожалению, иногда требуются внешние соединения.

Соединительные панели не приспособлены для условий открытой внешней среды должны помещаться в то или иное укрытие. Используемое укрытие зависит от применения. Вот примеры некоторых видов укрытий, используемых для соединительных панелей.

• Непосредственно закапываемые цилиндры

В промежуточном пункте, где для продолжения пролета соединены два кабеля, соединение можно непосредственно закопать, поместив соединительные панели в плотно запечатанное цилиндрическое укрытие, обычно сделанное из тяжелого мощного пластика или алюминия. Контейнер полностью герметичен для проникновения воды и содержит влагопоглотительные пакеты для удаления попавшей внутрь влаги. Типичный непосредственно закапываемый цилиндр показан на рис. 7.24.

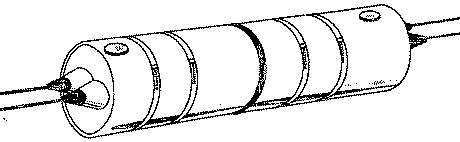

Рис. 7.24. Укрытие в виде непосредственно закапываемого цилиндра

• Наружные коробки

В местах наружных соединений соединительные панели обычно хранятся в металлических закупоренных коробках, так как соединения необходимо защитить от влияний внешней среды. Такие точки наружного соединения находятся в шахтных коробках или люках. На крышке коробки есть болт, который можно отвернуть для проведения изменений или проверки кабеля. Опять-таки коробка полностью герметична для проникновения влаги. Наружная коробка показана на рис. 7.25.

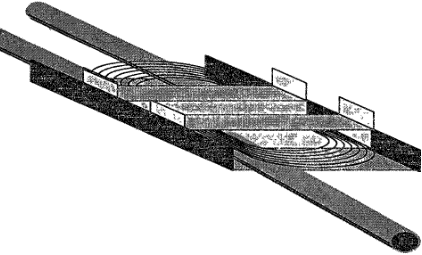

Рис. 7.25. Коробки для наружных соединений

• Коробки для соединений в помещениях

В промежуточных пунктах, или точках соединения, которые должны быть в помещениях, соединительный лоток помещается в металлическую или пластиковую коробку с болтом или задвижкой на крышке. Затем коробка прикручивается к стене или устанавливается на стойку оборудования. Укрытие для помещений показано на рис. 7.26.

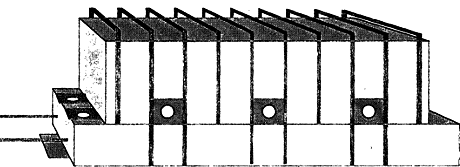

Рис. 7.26. Коробка для, соединений в помещениях (крышка снята)

Фотографии и описание монтажа подобных изделий: Описание монтажа оптоволоконных муфт и оптических кроссов

• Терминальные отсеки

В точках соединения, где встречается большое количество кабелей, соединительные панели хранятся в больших прикрепляющихся к стене отсеках (примерно 500 х 500 х 100 мм) с шарнирной дверью. Для наружного использования отсеки должны быть герметизированы для защиты от плохой погоды. Рис. 7.27 иллюстрирует соединительную панель в терминальном отсеке.

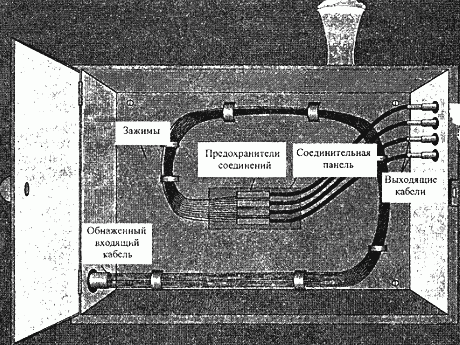

Рис. 7.27. Терминальный отсек для соединительных панелей

• Коммутационные панели и распределительные коробки

Для подключения соединительных шнуров к главному входящему кабелю на задней стороне коммутационных панелей и распределительных коробок могут располагаться соединительные панели. Такие укрытия обычно называют FOBOT (fiber optic break out terminals - волоконно-оптические развертывающие терминалы). Пример FOBOT показан на рис. 7.28.

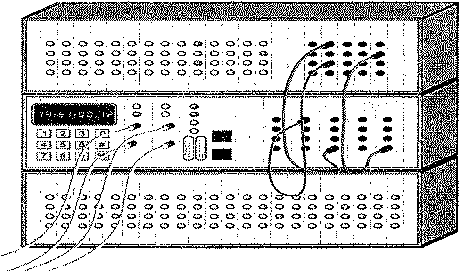

Рис. 7.28. Коммутационная панель
