7.4. Прокладка кабелей вне помещений

Данный раздел главы рассматривает специфические требования, связанные с установкой волоконно-оптических кабелей вне помещений.

• Получить необходимые разрешения для прокладывания кабеля через государственную или частную собственность, не принадлежащую владельцу кабеля.

• Тщательно составить план прокладки и произвести анализ стоимости, так чтобы конечная стоимость маршрута кабеля была минимальной.

• Для прокладки вне помещений жизненно необходимо выбрать нужный вид кабеля. Выбранный кабель должен соответствовать применению и окружающим условиям, в которых он будет использоваться. Не стесняйтесь при необходимости воспользоваться профессиональной консультацией поставщиков кабелей.

• Необходимо тщательно продумать такие параметры, как вид кабеля, тип волокон, , обшивку, диаметр, гидроизолирующий слой, укрепляющие компоненты, коннекторы и типы соединений.

• Все подземные кабели рекомендуется устанавливать в кабельных каналах. Они предоставят защиту от воды, чрезмерных колебаний температуры, физического давления от автомобилей или тракторов, проезжающих над кабелем, атак вредителей и до некоторой степени от лиц, случайно прорывших кабель лопатами или другими инструментами. Также очень важно что канал позволяет прокладывать новые кабели без необходимости снова выкапывать траншею и легко заменять поврежденные или старые кабели.

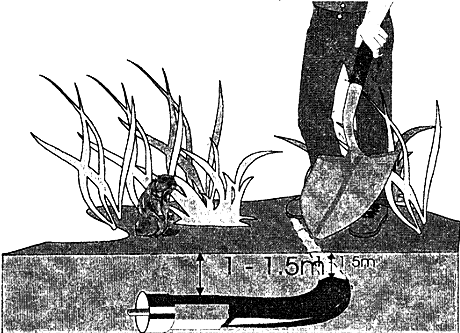

Рис. 7.20. Укрытие подземных кабелей в кабельных каналах

• Кабели можно зарывать прямо в землю, но у них должна быть подходящая обшивка, защищающая от вредителей и служащая хорошим водоотталкивающим барьером (желательно заполненная гелем). Кожухи могут быть с двойным покрытием, укрепленные нейлоном, тефлоном и/или металлом.

• Чем глубже, зарыт кабель, тем менее вероятно влияние перемен температуры, физического давления или атак вредителей. Идеальна глубина от 1 до 1,5 м.

• В конце каждого пролета кабеля нужно оставлять минимум 3-6 м резерва, чтобы снизить вероятность излишнего натяжения кабеля и оставить возможность ремонта.

• В конце каждого пролета кабеля между зданиями нужно помещать терминальные отсеки и коммутационные панели, чтобы систему можно было легко переконфигурировать и обеспечить техническое обслуживание.

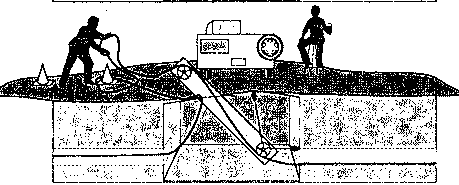

• В промежуточных пунктах, где кабель вытаскивается и укладывается на землю перед подачей в следующий отсек кабельной трубки, кабель необходимо уложить на землю в виде большой цифры "8". Это помогает предотвратить скручивания и спутанность, образуемые в кабеле при протягивании во второй секции маршрута,

• Если должны использоваться кабели, содержащиеся под давлением, нужно проверить давление кабеля до и после прокладки. С этим видом кабеля нужно особенно следить за тем, чтобы во время прокладки не была нарушена герметичность протягивающего ушка и оконечного колпачка.

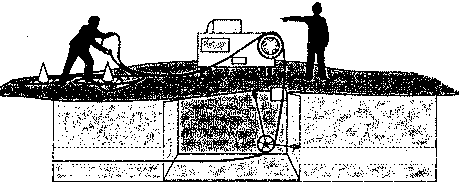

Рис. 7.21. Осуществление промежуточной протяжки кабеля
