Эксплуатация трассоискателей и генераторов Ridgid

Компания Ridgid была основана в США в 1923 году, основная специализация - производство ручного инструмента для работы с инженерными коммуникациями, в частности с трубопроводами.

У нас первый комплект оборудования (трассоискатель SR-20 и генератор ST 510) появился в 2008 году.

Стояла задача: определение маршрутов трубопроводов тепловых сетей для проведения технического диагностирования и сопутствующий поиск кабелей в земле для обеспечения безопасного выполнения контрольных шурфов. Требовалось быстрое обучение персонала и доступный, интуитивно понятный интерфейс приборов.

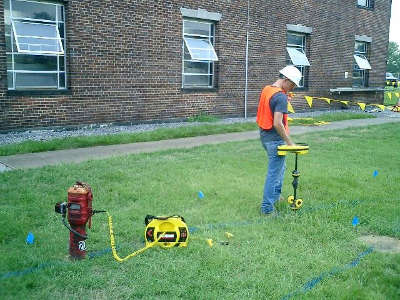

На сегодняшний день наша компания продолжает применять трассопоисковый комплекс Ridgid как для диагностики труб, так и для решения задач поиска подземных коммуникаций на различных участках при подготовке к земляным работам.

Какие особенности мы обнаружили

Трассоискатель имеет складную конструкцию, что на первый взгляд снижает его надёжность, но за прошедшие годы значимых механических повреждений не было. Быстро сломалась клипса крепления маркеров на штанге трассоискателя, в остальном всё осталось на месте. Замечены слабые утечки тока, рекомендуется извлекать элементы питания из прибора после работы. При глубокой разрядке и длительном хранении в таком состоянии есть риск потери работоспособности программного обеспечения. В остальном нареканий нет.

По генератору можно отметить, что провода, идущие к клеммам имеют пружинную форму, это с одной стороны делает их более компактными, с другой стороны приводит к периодической путанице в петлях кабелей.

Подводя итог, к преимуществам можно отнести:

1. Складная конструкция трассоискателя.

2. Съемные типовые элементы питания.

3. Удобная визуализация направления и поворотов.

4. Рабочие частоты трассоискателя можно настроить под сторонние генераторы (шаг 1 Гц).

5. Надёжность.

Условные недостатки в основном относятся к генератору:

1. Относительно слабые мощности в модельной линейке, что не позволяет выполнять некоторые виды работ, например, определять места подтопления трубопроводов тепловых сетей.

2. Отсутствует полноценный импульсный режим для экономии энергии и повышения возможной мощности передаваемого сигнала.

3. Небольшая гибкость настройки рабочих частот.

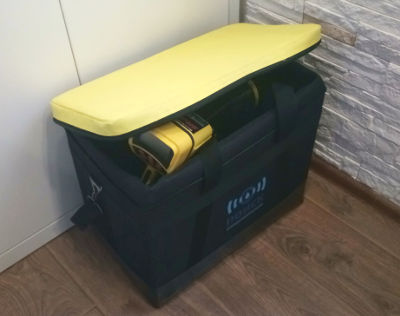

4. Как и у многих других производителей, приборы данного типа имеют не самую удобную форму для транспортировки. Штатные кейсы очень громоздкие, поэтому мы изготовили свои транспортировочные сумки, которые в итоге получились достаточно компактными за счёт складной конструкции трассоискателя.

На наш взгляд выбор себя полностью оправдал. Был небольшой опыт работы с Абрис, Radiodetection, Seba, хорошее впечатление произвёл Техноас, заметки по моделям этих производителей постараемся опубликовать в дальнейшем.

Звягинцев М.Ю. сотрудник компании «ОИР «ПОИСК».
