Принцип работы оптического мультиплексора

Многие люди даже не догадываются, что это за устройство и для чего оно предназначено. Мультиплексор необходим для того, чтобы объединять все оптические каналы в один сигнал. Также с его помощью есть возможность поделить сигналы на различные составляющие. Их можно разделить на два вида: стандартный (включает восемь волн) и усовершенствованный (имеет шестнадцать волн).

Основные преимущества прибора:

1. Выполнение двух функций одновременно.

2. Высокая продуктивность.

3. Мощность.

4. Возможность применять различные фильтры.

5. Выпускается попарно.

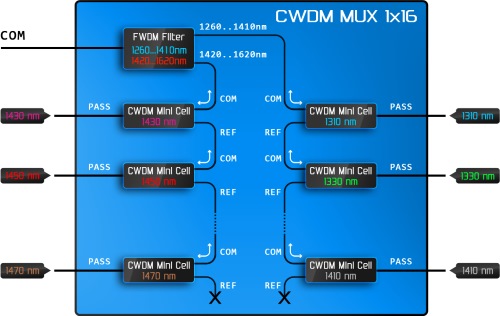

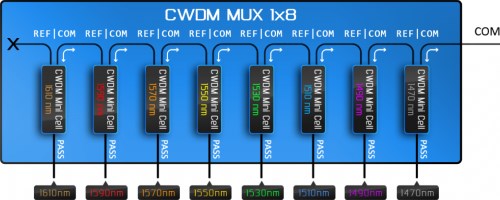

Любой мультиплексор собран из нескольких объединенных cwdm фильтров. Они предназначены для разных волн и имеют всевозможные характеристики. Сами фильтры соединены по схеме "выход первого является входом для второго". Объяснить данное соединение довольно просто: в устройстве есть только два пигтейла (Com и Ref), а коммутационный шнур Pass сразу присоединяется к устройству. В саму линию связи подсоединяется пигтейл Com, а вот шнур Ref можно применить для каскадирования, но, как правило, он скрыт в самом корпусе.

При эксплуатации устройства возможна потеря мощности. Это возникает в том случае, если мультиплексор начинает принимать групповой сигнал. В стандартном аппарате максимальная потеря мощности составляет 2,4 дБ, а вот в усовершенствованном – целых 5 дБ. Если данные мультиплексоры использовать на линии связи, то потери будут довольно большими. Для этого нужно применять другие варианты компоновки для многоканальных устройств. В таких случаях стоит приобрести специальные FWDM фильтры. Они помогают формировать сразу несколько внутренних каскадов, что позволяет сократить любые потери в несколько раз. Устанавливать их необходимо на самом входе в устройство.

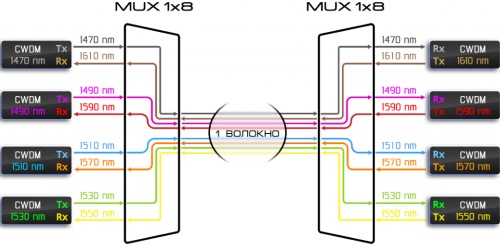

Для того чтобы компенсировать потери на каскаде фильтров, все устройства любого типа выпускаются "попарно". Они абсолютно идентичны и отличаются только разной сваркой фильтров. Кроме этого, они могут мультиплексировать основные каналы и демультиплексировать оставшиеся в одно и то же время. Принцип работы устройства довольно прост: волна входит в волокно с одной стороны, а выходит – с другой.

Многие специалисты используют одновременно два волокна. Из-за этого значительно повышается пропускная способность всей системы. Ее можно подключить различными способами.
