10.3. Использование региональных и глобальных сетей

10.3.1. SONET и SDH

Синхронные оптические сети (Synchronous Optical NETworks - SONET) и синхронная цифровая иерархия (Synchronous Digital Hierarchy - SDH) используют синхронный режим передачи в узлах сети, обычно с использованием волоконно-оптического кабеля. Сети с синхронной передачей облегчают отключение и подключение каналов в различных точках сети, дают возможность предоставления полосы пропускания по требованию. Сравнение синхронных и асинхронных методов использования возможностей подключения-отключения канала передачи показаны на рис. 10.4.

Топологии подключения и отключения

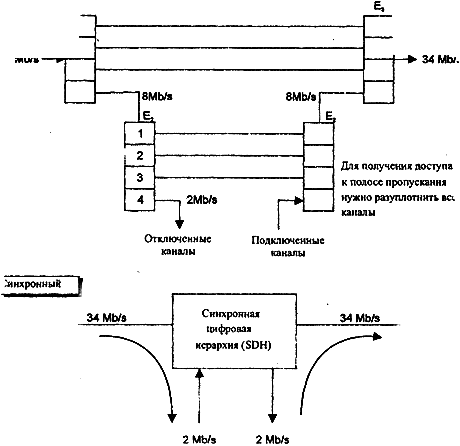

Рис. 10.4. Топологии подключения и отключения

Можно видеть, что синхронная сеть дает возможность получить доступ к отдельным каналам через их индивидуальные временные слоты. Для этого требуется сравнительно незначительная аппаратная поддержка. Напротив, асинхронная сеть требует аппаратного обеспечения для разуплотнения всех каналов до уровня, на котором должны добавляться новые каналы, а затем нового уплотнения их в высокоскоростной поток данных.

Основным строительным блоком иерархии сигналов SONET является сигнал синхронного переноса данных - уровень 1 (STS-1 - synchronous transport signal, level 1). Он имеет скорость передачи 51,84 Мбит/с и включает служебные данные для передачи чистого сигнала Т3 (44,736 Мбит/с) или комбинации уплотненных сигналов более низкого уровня. В табл. 10.1 приведены оптические несущие сигналы. Сигнал ОС-1 получается скремблированием сигнала STS-1 для устранения длинных последовательностей единиц и нулей, чтобы гарантировать, что приемники смогут восстановить сигналы таймера.

Теперь на скоростях вплоть до уровня ОС 192 доступна технология ATM, разработанная для использования скоростей передачи данных SONET.

Та6л. 10.1. Сигналы оптической несущей
Уровень оптической несущейСкорость канала, Мбит/с
ОС-151,84
ОС-3 (STM 1)155,52
ОС-9466.56
OC-12(STM4)622,08
ОС-18933,12
ОС-241244,16
ОС-361866,24
ОС-48 (STM 16)2488,32
ОС 192 (STM 64)9953,28

Синхронная цифровая иерархия (SDH) предоставляет технологию для интеграции в единый высокоскоростной поток данных североамериканской и европейской схем уплотнения. Североамериканские сети построены на основе иерархии цифрового уплотнения с функцией m (m-тип) для канала Tl (1,544 Мбит/с), тогда как европейские сети уплотняют 30 каналов с функцией А (А-тип) для канала Е1 (2,048 Мбит/с). Иерархии цифрового уплотнения показаны в табл. 10.2. SDH позволяет смешивать эти различные иерархии уплотнения в одной системе. Табл. 10.1 показывает эквиваленты SDH (STM nn) конфигурациям SONET (ОС nn).

Табл. 10.2. Иерархии цифрового уплотнения
Порядок уплотненияСкорость, Мбит/сЧисло каналовПорядок уплотненияСкорость, Мбит/сЧисло каналов
Т11,54424Е12,04830
Т26,31296Е28,448120
ТЗ45672ЕЗ34 480480
Т4911344Е41401920
Т52744032Е55657680
