10.3.2. B-ISDN

Широкополосная ISDN объединяет под одним именем различные наборы интегрированных стандартов для высокоскоростной передачи данных и коммутации с использованием коротких пакетов данных. Сюда входят протоколы ретрансляции кадров (frame relay), ATM и волоконные каналы (fiber channel).

Как обсуждалось выше, сжатые сигналы HDTV требуют скоростей передачи данных в диапазоне от 92 до 200 Мбит/с. Для оперирования с такими сигналами B-ISDN стандартизирована для скоростей передачи данных 155 и 622 Мбит/с. Современным электронным публикациям требуются изображения с очень высоким разрешением. Например, глянцевой обложке журнала могут потребоваться 2400 точек на дюйм и палитра, содержащая 16 миллионов цветов. Такие изображения могут иметь объемы до 100 Мбайт на страницу. При электронной публикации такие файлы изображений должны легко перемещаться от дизайнера до потребителя и до принтера.

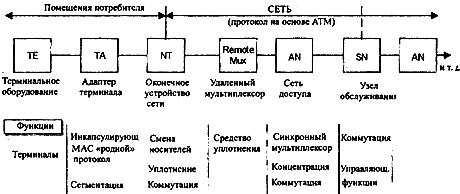

Эталонная архитектура B-ISDN показана на рис. 10.5. Указаны различные функциональные блоки сети, интерфейсы между ними и функции, исполняемые каждым блоком.

Рис. 10.5. Эталонная архитектура P-ISDN

10.3.3. Асинхронный режим передачи (ATM)

ATM является одним из стандартов B-ISDN и предоставляет службу коммутации пакетов с высокой пропускной способностью и низкой задержкой. ATM соответствует различающимся требованиям для передачи данных, видео и голоса с различными скоростями. Хотя он быт разработан для глобальных сетей, он также очень привлекателен для локальных сетей требующих большой полосы пропускания. Локальные сети на основе ATM часто называют локальными ATM (LATM - local ATM).

ATM разрешает многие проблемы, присущие современным технологиям локальных сетей

• Безопасность совместного доступа

Поскольку у традиционных локальных сетей есть лишь один общий для всех пользователей канал обмена данными, могут возникнуть проблемы, связанные с безопасностью поскольку легко подслушать данные другого пользователя. Системы ATM используют виртуальные цепи с гораздо более высокой скоростью, когда общий канал выделяете; пользователю лишь на время, необходимое для доставки индивидуальных пакетов в сети. Поскольку в каждом пакете содержится лишь 48 байтов данных, большая фрагментация и случайное время прибытия пакетов, составляющих сообщение, делают подслушивание более трудным.

• Требования скорости связи

Использование волоконно-оптических систем позволяет достигать более высоки? скоростей передачи данных. Отправка большего или меньшего числа пакетов может удовлетворить требования в скорости конкретного пользователя.

• Задержка сети

Традиционные локальные сети, такие, как Ethernet, маркерное кольцо и FDDI, используют методики управления доступом для предоставления исключительного доступа к среде единственному пользователю и избегания конфликтов между одновременно передающими станциями. С увеличением потока данных требуется передавать большие пакеты, что ведет к более долгим простоям других машин до начала передачи ими своих пакетов. Вдобавок с увеличением использования системы пользователям приходится ждать свободного времени передачи в системе. Напротив, системы ATM используют очень маленькие пакеты (53 байта), уплотненные в общей системе передачи, называемой виртуальным каналом (virtual path). При скорости передачи 155 Мбит/с длительность пакета равна 2,7 микросекунды. Это может быть максимальной задержкой для чувствительных ко времени данных реального времени.

• Маршрутизация сети

Современные технологии локальных и глобальных сетей для соединения сетей требуют использования специализированных устройств, таких, как мосты и маршрутизаторы. Технология ATM использует одни и те же процессы объединения в виртуальные цепи через системы общего доступа как для локальных, так и для удаленных соединений. Это делает расстояние между устройствами прозрачным для приложений. ATM предоставляет очень быструю масштабируемую сеть. Разработанная для поддержки скоростей передачи данных SONET и SDH, ATM доступна в настоящее время на скоростях ОС 192 в 10 Гбит/с.
