6.6. Поиск кабельных повреждений с генератором звуковой частоты

Точный поиск кабельных повреждений звуковой частотой - другая область применения аппаратуры кабелеискателей. Шансы на успех в телекоммуникационных кабелях - значительно худшие (за исключением определённых типов повреждений), чем в силовых кабелях и ограничены повреждениями с очень малыми сопротивлениями и трассировкой.

Однако, эти методы описаны здесь, потому что нет никаких других более точных и простых методов для поиска повреждений.

6.6.1. Низкоомные повреждения между жилами

Кабелеискателем можно определить точное расположение низкоомных повреждений в кабелях. Метод, лучше всего подходит для коротких расстояний. Может использоваться подключение со вскрытой муфты.

Генератор звуковой частоты должен быть соединен и с повреждёнными жилами и с максимально возможным током. В случае длинных телекоммуникационных кабелей с высокой погонной индуктивностью больший ток достигается использованием очень низкой частоты. Очень длинные кабеля усложняют использование этого метода.

Здесь, как и с идентификацией кабелей, низкоомное повреждение (<10 Ом) образует поле скрутки, которое расширяется возле замыкания. Это поле исчезает после повреждения. Если расстояние между шагами скрутки жил больше, чем глубина залегания кабеля, то поле скрутки может быть обнаружено на поверхности грунта.

Этот метод применим к почти всем силовым кабелям, так как шаг скрутки в них значительно больше. Измерение может быть выполнено с комбинацией вертикальной и горизонтальной поисковой катушкой.

Поиску всегда должно предшествовать предварительное определение расстояние до повреждения мостовыми схемами или импульсным методом. Также важно точно трассировать кабель в месте поиска.

На представленном кабеле, однако, этот метод используется для определения направления повреждения. Здесь также более эффективны низкие частоты (1 кГц).

6.6.2. Поиск повреждений между жилой и экраном

Короткое замыкание между жилой и экраном так же может быть найдено методом минимума.

Генератор звуковой частоты подключается к дефектной жиле и экрану, который, в свою очередь, должен быть целым по всей длине кабеля. Поиск производится на предварительно трассированном участке.

При поиске повреждения поисковая катушка проводится горизонтально и параллельно кабелю. До и после повреждения, минимум сигнала фиксируется когда поисковая катушка повёрнута на 180° к оси, кабеля. Максимум сигнала получается если обмотка поворачивается перпендикулярно оси.

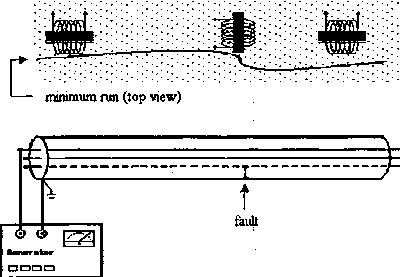

В месте повреждения ситуация изменяется на противоположную. Минимум может быть обнаружен, в положении катушки-датчика под углом 90° к кабелю как показано в рисунке 21.

Поиск кабелеискателем разбитости пар

Рисунка 21 Поиск повреждения методом минимума

Каждое обнаруженное при проходе трассы отклонение от минимума, тщательно исследуется

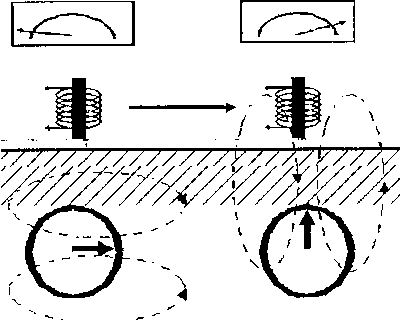

Если отклонений не обнаружено в предварительно трассированной области, то используются другие жилы кабеля, и повреждение имеет другую позицию. Иллюстрация переходов в повреждениях различных позициях катушки-датчика на рисунке 22.

Поиск кабелеискателем разбитости пар

Рисунок 22: Позиции точек переходов повреждения

Минимальная сигнал может быть отмечен даже на обычном кабельном повиве, поисковая обмотка проводится в вертикальной позиции сначала слева и затем справа от трассы кабеля.

На коротких участках возле повреждения минимум исчезает или становится очень слабым. Эти два максимума с обеих сторон также отличаются по значению, например, пяти делениям шкалы слева и восьми делениям шкалы справа.

В принципе любое отклонение в структуре поля звуковой частоты может указать неоднородность в кабеле или его периферии, таких, как пересечения или резкие изменения в глубины залегания.

6.6.3. Поверхностный поиск или контактный метод

Наземный поиск повреждений отдельных жил в пластмассовой изоляции или небронированного кабеля производится по методу шагового напряжения, который обычно дает очень точные результаты. С этой целью генератор звуковой частоты соединяется с повреждённой жилой и с хорошим заземлением. Сопротивление повреждения к земле может быть приблизительно в диапазоне 10 кОм. Падение напряжения звуковой частоты, может быть измерено контактным методом посредством штырей, или емкостным, с конденсаторными пластинами.

При использовании емкостного зонда частота сигнала должна быть максимально высокой (> 1 кГц). Связи с травой или другими неровностями нужно избегать, так как этих точках, дополнительный контакт, вызывает скачки потенциала, которые не должны быть приписаны падению напряжения и к повреждению.

В данном эссе эта тема рассмотрена очень скупо, но на сайте есть страницы с более детальным описанием контактных методов:
Контактный метод. Поиск повреждения кабеля штырями
Описание и принцип работы прибора ИМПИ-3

Перевод статьи
"Cable locators and their application in power and telecommunication cables"
by Eng. Eugen Jäcle. 1994г
