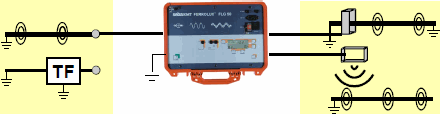

Обзор вариантов подключения генератора звуковой частоты

Гальваническое подключение	Преимущества и недостатки	Индуктивное подключение
Оптимальное подключение	+	Возможно посылать сигнал в кабели, находящиеся в эксплуатации
Невозможно посылать сигнал в кабели, находящиеся в эксплуатации	−	Зависимость от расстояния связанно с уменьшением уровня сигнала

Требуется

• Непременно устанавливать только необходимую мощность.

• Выбор оптимального согласования.

Гальваническое соединение с рабочим заземлением

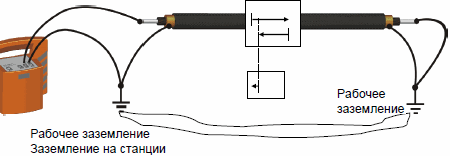

Прямое (гальваническое) подключение к кабелю с рабочим заземлением

При плохом заземлении ток в жиле и возвратный ток в экране взаимно уничтожаются. В этом случае локализация кабеля не может быть осуществлена. Как альтернатива можно применить дополнительное соединение без заземления.

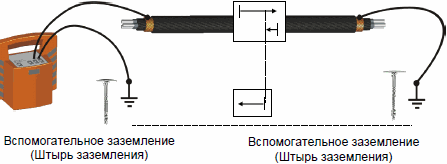

Гальваническое подключение - штырь заземления

Прямое подключение генератора через экран кабеля

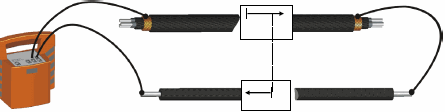

Схема прямого подключения генератора через экран кабеля

Одножильный кабель или трубопровод

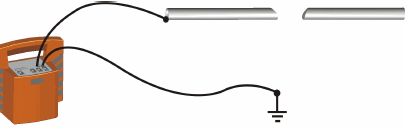

Схема подключения к одножильный кабелю или трубопроводу

Расстояние от штырей заземления до концов кабеля должно быть как можно большим. Существует опасность, что возвратный ток в земле пройдет к соседнему проводнику и далее будет локализовываться не тот кабель.

Гальваническое подключение - вспомогательный проводник

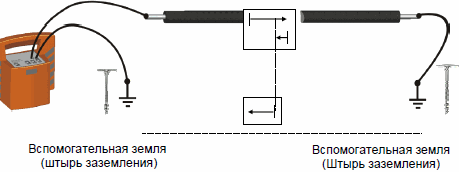

Подключение к кабелю со вспомогательным проводником

Возможно при наличии вспомогательного проводника

Расстояние от вспомогательного проводника должно превышать глубину залегания кабеля не менее чем в 10 раз

Металлические трубопроводы (с и без наружной изоляции)

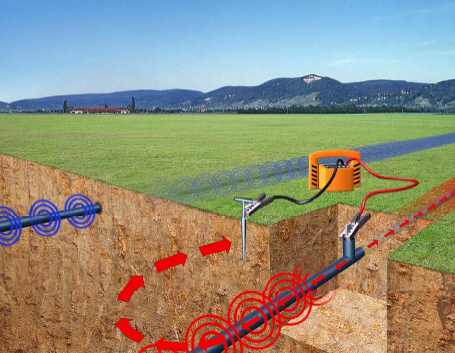

Подключение генератора к металлическому трубопроводу

Расстояние от штыря заземления до трубопровода должно быть как можно большим. Оптимальное расположение штыря заземления можно определить экспериментальным путем.

Емкостное подключение на кабеле со свободным концом

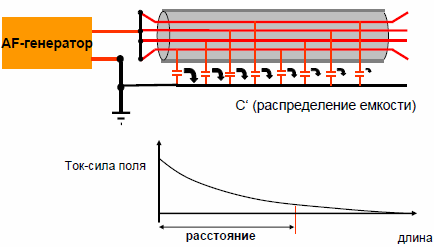

Ёмкостное подключение генератора к кабелю
