3.11 Локация под водой

Трассировка подземных труб и кабелей, пересекающих водные пути и эстуарии, является частым и исключительно важным применением локации. Менее частыми, но не менее важными, являются трассировка и локация линий, проходящих между материком и прибрежными островами.

В большинстве случаев необходимо измерять толщину грунта над линией для обеспечения гарантированной защиты линии от повреждений якорями драг и других подводных опасностей.

3.11.1 Чувствительные антенны приемника необходимо располагать как можно ближе к определяемой линии, так как практически невозможно локализовать линии, расположенные под водой, с ее поверхности. Производители локаторов поставляют подводные антенны в качестве дополнительной принадлежности. Обычно они проходят испытания в соответствии с требованиями IP68 для глубин до 100 м. Такие антенны, как правило, имеют бо́льшую рабочую поверхность для обеспечения высокой точности измерения глубины.

3.11.2 Сигнал генератора вводится в доступную точку искомой линии на берегу. Кабель от подводной антенны для трассировки под водой подключают к приемнику, расположенному на борту лодки, находящейся прямо над линией.

Обратите особое внимание на корректность ввода сигнала генератора в линию путем прямого подсоединения, обеспечивая по возможности максимальный уровень сигнала при низкой частоте < 1 кГц. Выполните качественное заземление в независимой точке примерно на расстоянии 100 м от точки ввода сигнала генератора. Необходимо проверить качество сигнала генератора в искомой линии на берегу перед выполнением локации под водой.

3.11.3 На мелководье < 6 м целесообразно прикрепить подводную антенну к нижней части деревянного бруса, установленного на борту лодки, и обеспечить надежность позиционирования лодки, например, с помощью тросов, связанных с берегом.

Настройка приемника и показывающего прибора производится обычным образом, как если бы он был объединен с антенной, а трассировка линии осуществляется путем перемещения лодки по предполагаемому направлению трассы искомой линии.

Если положение лодки зафиксировано и брус опущен с поверхности реки, то не возникает никаких трудностей при измерении глубины с целью определения толщины грунта над линией. Показания глубины на дисплее должны быть удвоены, если рабочая поверхность чувствительного элемента подводной антенны в два раза больше рабочей поверхности приемной антенны, на которую рассчитан приемник.

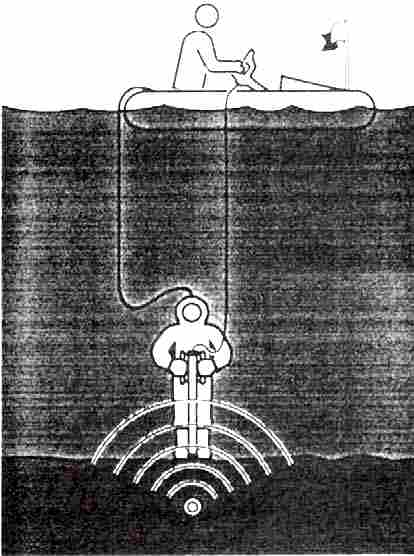

3.11.4 При большой глубине трассировку, локацию и измерение глубины выполняют два оператора: водолаз осуществляет эти операции на дне водоема, а второй оператор-пользователь находится на борту лодки и производит настройку приемника и показывающего прибора. Наличие хорошей связи между водолазом на дне и пользователем в лодке является обязательным условием проведения таких работ.

3.11.5 Пользователь, находящийся на борту лодки, должен иметь высокую квалификацию и большой опыт использования локатора для передачи водолазу четких и кратких инструкций и исключения потерь времени на пробы и ошибки.

Целесообразно провести тренировку совместной работы операторов на суше перед выполнением локации под водой. Водолаз должен использовать антенну и проводить локацию и трассировку известной линии "с закрытыми глазами", получая информацию о ее направлении от пользователя с приемником, который не видит ни линию, ни водолаза.

3.11.6 При этом, может возникнуть ряд проблем, связанных с вводом приемлемого сигнала, при трассировке труб большого диаметра из-за быстрой потери сигнала, которая обусловлена большой поверхностью трубы и очень высокой проводимостью грунта. В этом случае, может быть необходимо использовать высокую мощность, порядка 100 Ватт, и выполнять трассировку при очень низкой частоте, менее 50 Гц.

3.11.7 Перед началом работы на борту лодки или на дне необходимо определить способ регистрации положения линии и ее глубины.
