3. Кабельная сортировка методом направления тока

На одножильном или коаксиальном кабеле вышеописанные методики не применяют. В этом случае необходимо использовать специфический прибор кабельной сортировки, с помощью которого можно провести метод направления тока. При этом методе к отыскиваемой жиле подводится пилообразный импульс, обратный путь которого идет через землю или другие экраны кабеля. С помощью сортирующих клещей, полярность которых обозначена, искомый кабель можно легко идентифицировать, как показано на рис.9.

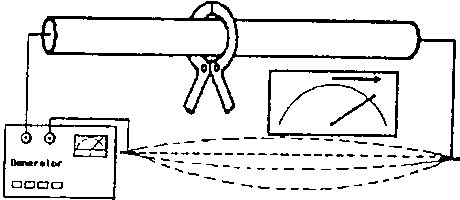

Рис.9. Сортировка кабеля с помощью метода направления тока и устранения связи клещами

Не всегда весь обратный ток течет назад через грунт. Обратные токи могут протекать через соседние экраны кабелей, а также через нулевые провода кабелей низкого напряжения. В противоположность методам звуковой частоты, при которых направление течения тока не известно, здесь его можно определить. Так, согласно рис.10, имеется только один "прямой ток" и несколько "обратных токов". Обратные токи индицируются по другой полярности и тем самым легко определяются. При многих обратных путях тока имеет место распределение тока, в связи с чем измеряются другие его значения, хотя и с той же полярностью.

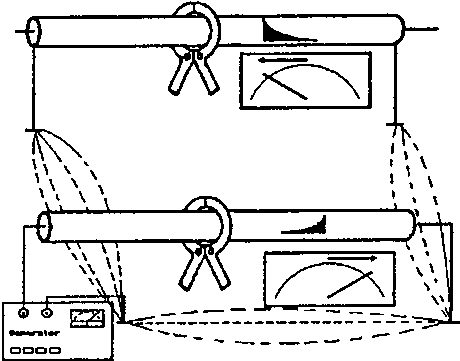

Рис.10. Индикация направления тока

При применении метода направления тока значение напряжения необходимо сравнить как на месте присоединения, так и на месте сортировки. Это значение напряжения должно быть одинаковым по всей длине кабеля. При измерении на начале кабеля сортирующие клещи прикладываются вокруг всего кабеля, а не только запитывающей жилы. Посредством контактов с металлическими внешними оболочками, например при кабелях типа NKBA6, на участках кабеля в зависимости от сопротивления и переходного сопротивления земли в соседних кабельных системах могут возникать одинаковые направления тока. Решение принимается при сравнении значений напряжения запитывания и результатов сортировки.

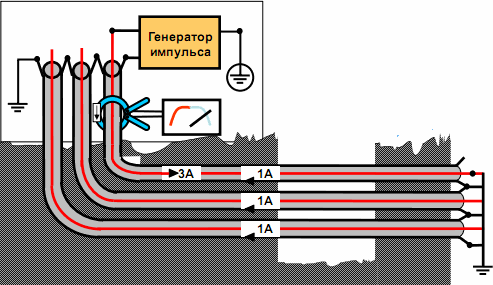

Токоимпульсный метод - Калибровка

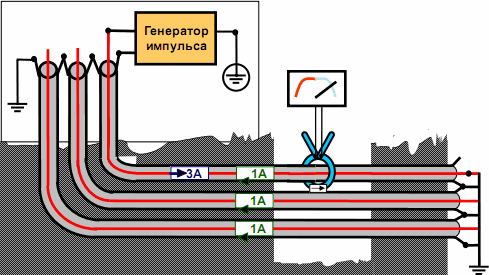

Токоимпульсный метод - Выбор

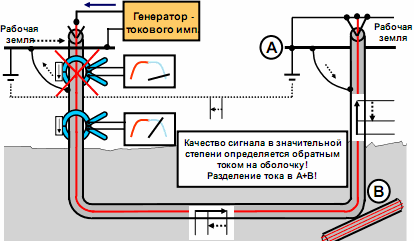

Компенсация измерительного сигнала с помощью обратного тока

Помехи от сигналов обратного тока (PE / PVC-оболочка кабеля)

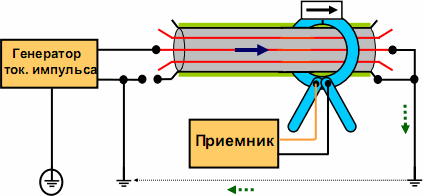

Отсоединение экрана или нейтрали с одной стороны от земли

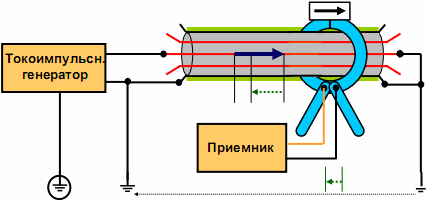

Распределение тока в кабеле с металлической оболочкой

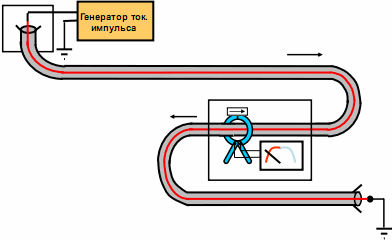

Прохождение трассы и направление тока при выборе кабеля

Клещи подключены неверно.

При неизвестном расположении кабеля предварительно произвести трассировку!

Мнение автора сайта на предложенные способы сортировки кабелей
