3.21 Применение мультиканалов (блоков) из пластмасс
3.21.1 Перспективой совершенствования линейных сооружений связи является применение для строительства кабельной канализации так называемых мультиканалов (пластмассовых блоков), имеющих от 4 до 42 каналов (рисунок 3.64).
3.21.2 Производятся мультиканалы (блоки), прокладываемые на прямолинейных участках трасс кабельной канализации, детали для изгибов и поворотов трассы, концевые мультиканалы, адаптеры для перехода на каналы из труб, а также для ввода в колодцы, камеры и в помещения ввода кабелей. Изготавливаются также раздвижные по длине мультиканалы для ремонта мультиканалов на трассах кабельной канализации.

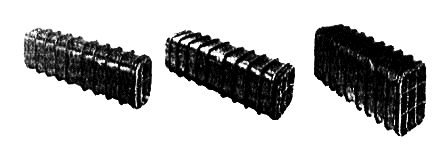

а) основная часть с 4 отверстиями;
б) основная часть с 6 отверстиями;
в) основная часть с 9 отверстиями
Рисунок 3.64 - Основные секции мультиканалов
3.21.3 При прокладке мультиканалы (блоки) могут монтироваться необходимыми длинами как в траншее, так и на бровке траншеи с последующим опусканием смонтированной плети блоков в траншею.
3.21.4 Размеры и масса некоторых мультиканалов (блоков):
- на 4 канала 265x265x1118 мм масса 6,8 кг;
- на 6 каналов 265x372x1118 мм масса 9,9 кг;
- на 9 каналов 385x385x1118 мм масса 14,9 кг.
3.21.5 Монтаж (соединение) мультиканалов при строительстве кабельной канализации производится при помощи герметичных раструбных коннекторов. Каждый коннектор укреплен четырьмя клеммами с каждой стороны, имеющими герметизирующие прокладки из неопрена.
Применение клемм. позволяет производить монтаж нескольких секций значительной длины и обеспечивает прочность соединений.
3.21.6 Преимущества применения мультиканалов (блоков) из пластмасс:
а) технологичность прокладки и монтажа мультиканалов (блоков), в результате чего сокращается трудоемкость и сроки выполнения работ;
б) мультиканалы имеют незначительную массу, что исключает необходимость применения грузоподъемной техники при монтаже участков кабельной канализации;
в) герметичность смонтированных участков кабельной канализации;
г) при складировании и хранении не имеется строгих ограничений по температуре и влажности окружающей среды.
3.21.7 На каждую партию мультиканалов поставщик прилагает инструкцию, регламентирующую правила складирования, хранения, прокладки и монтажа. Строгое выполнение требований инструкции при строительстве кабельной канализации из мультиканалов обязательно.
