18.4 Прокладка и сращивание защитных проводов (стальных канатов)
18.4.1 Количество защитных проводов (стальных канатов), их тип и способ прокладки определяются проектом.
18.4.2 Основным типом защитного провода от влияния ВЛ и эл.ж.д. для прокладки на небольшой длине (до 2 км) является медный провод марки М-50 (сечением 50 мм2). Можно применять провода меньшего сечения, что должно быть определено проектом.
Так как эти провода одновременно защищают кабель и от ударов молнии, то условия их прокладки должны быть такими же, как и при прокладке"грозозащитных проводов типа ПС-70.
18.4.3 Основным типом защитного провода от прямых ударов молнии является провод для воздушных линий электропередачи ПС-70 сечением 70 мм2, свитый из отдельных стальных оцинкованных проволок. Провода ПС-70 могут быть заменены стальными оцинкованными проводами меньшего диаметра, а также биметаллическими проводами диаметром от 3 до 4 мм в соответствии с данными, приведенными в таблице 18.6.
Таблица 18.6 - Эквивалентное количество защитных проводов
| Количество проводов ПС-70 | Эквивалентное количество защитных проводов и стальных канатов | ||||
| биметаллических диаметром | стальных оцинкованных диаметром, мм | ПС-25 | |||
| 4 мм | 6 | 5 | 4 | ||
| 1 | 1 | 2/2 | 2/2 | 3/3 | 2/2 |
| 2 | 2 | 2/3 | 2/3 | 3/4 | 3/4 |
| Примечание - В числителе указано количество проводов при прокладке кабеля по открытой местности и отсутствии отдельно стоящих деревьев, опор ВЛ или связи; в знаменателе - при прокладке кабеля по открытой местности или вдоль опушки леса при наличии опор ВЛ или связи | |||||
18.4.4 Допускается отклонение от принятых в проекте расстояний между защитным проводом и кабелем и между защитными проводами в пределах 15%. В случае прокладки °Дного защитного провода над кабелем допускается отклонение Расстояния в пределах ±0,25 м от вертикальной плоскости, проходящей через Ось кабеля.
18.4.5 Соединение защитных проводов с металлическими покровами защищаемого кабеля не производят.
18.4.6 Строительные длины защитных проводов (стальных канатов) сращивают с помощью овальных соединителей и клещей (рисунки 18.2 и 18.3), концы медных и биметаллических проводов-с помощью опрессования медными трубками.
18.4.7 При проведении монтажа муфт в котлованах нарушение целостности защитных проводов не допускается.

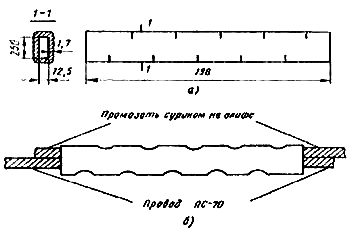

а) овальный соединитель;
б) сросток после обжатия
Рисунок 18.2 - Сращивание защитных проводов ПС-70 с помощью овальных соединителей
1 - корпус;
2 - вкладыш;
3 - нажимной винт;
Рисунок 18.3 - Клещи типа МИ-31 для обжатия овальных соединителей
