18.3.1 Защита кабеля от грозовых разрядов осуществляется в соответствии с действующим "Руководством по защите подземных кабелей связи от ударов молнии", М.; 1996 и с "Руководством по защите оптических кабелей от ударов молнии", М.; 1996 .
Необходимость защиты и конкретные защитные мероприятия устанавливаются проектом.
18.3.2 К основным мерам защиты подземных кабелей от повреждений ударами молнии относятся:
а) применение грозостойких кабелей (тип кабеля определяется проектом);
б) прокладка параллельно кабелю подземных металлических хорошо заземленных проводов, например, стальных оцинкованных типа ПС-70 или стальных канатов;
в) включение малогабаритных разрядников между жилами и металлической оболочкой (в специальных муфтах);
г) прокладка с целью перехвата токов молнии защитных проводов (тросов) вокруг отдельно стоящих деревьев, опор ВЛ и связи.
18.3.3 Кабели местной связи в населенных пунктах с густой сетью подземных коммуникаций или проводов воздушных линий связи, радиофикации и электроснабжения защите не подлежат независимо от условий прокладки и удельного сопротивления земли (за исключением защиты в местах сближения с отдельно стоящими опорами ВЛ напряжением 35 кВ и выше).
Под густой сетью подземных коммуникаций или проводов воздушных линий связи, радиофикации и электроснабжения следует понимать наличие не менее двух подземных коммуникаций с каждой стороны кабеля на расстоянии не более от 10 до 15 м от него или не менее двух воздушных линий с каждой стороны на расстоянии от 15 до 20 м.
Защита одно- и двухчетверочных кабелей КСПП и однокоаксиальных ВКПА от грозовых разрядов предусматривается только в районах с повышенной грозовой деятельностью (свыше 80 ч в год и в районах вечной мерзлоты выше 20 ч) и высоким удельным сопротивлением земли (выше 500 Ом м), где отсутствуют ранее проложенные аналогичные кабели; в районах, где существующие одно- и двухчетверочные кабели подвергались повреждениям от ударов молнии чаще установленной нормы, а также в местах сближения с отдельно стоящими деревьями и опорами ВЛ и связи.

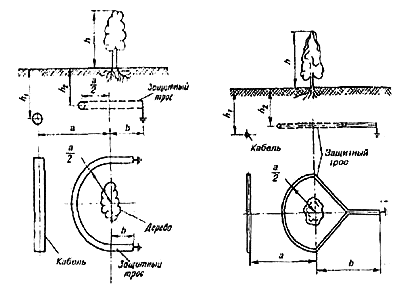

18.3.4 Типовые схемы прокладки защитных проводов и тросов с целью перехвата токов молнии показаны на рисунке 18.1.
Сопротивление заземления должно соответствовать ГОСТ 464 (таблица 18.5).
Удельное сопротивление грунта, Омм | до 100 | 101-300 | 301-500 | 501-1000 | свыше 1000 |
Сопротивление заземления, Ом, не более | 10 | 20 | 30 | 50 | 60 |
