17.14 Электрические измерения

17.14.1 Исходные данные, необходимые при осуществлении защиты от коррозии подземных металлических сооружений связи, получают путем проведения электрических измерений. К основным измерениям, которые выполняют в процессе осуществления защиты от коррозии, относятся:

а) измерение удельного сопротивления грунта;

б) определение наличия блуждающих токов в земле;

в) измерение разности потенциалов "подземное сооружение связи - земля";

г) измерение разности потенциалов "подземное сооружение связи - рельсы";

д) измерение разности потенциалов "подземное сооружение связи - соседнее подземное металлическое сооружение";

е) измерение сопротивления изоляции металлических оболочек кабелей связи;

ж) определение мест повреждений защитных покровов кабелей связи.

17.14.2 В процессе строительства удельное сопротивление грунта измеряется при выполнении работ, связанных с устройствами анодных и защитных заземлений при необходимости оборудования их на площадках, не предусмотренных проектом.

17.14.3 Измерение удельного сопротивления грунта производится с помощью симметричной четырехэлектродной установки с использованием измерителей сопротивления типа Ф-416, М-416 и МС-08 и стальных электродов длиной от 250 до 350 мм и диаметром от 15 до 20 мм, по схеме на рисунке 17.1.

Величина удельного сопротивления грунта подсчитывается по формуле:

ρ = 2πаR,

где R - показание прибора, Ом;

а - расстояние между двумя соседними электродами, равное глубине, на которую производится измерение, м.

Глубина забивки электродов в грунт ( l ) не должна быть более 1/20а.

17.14.4 Наличие блуждающих токов рекомендуется определять по результатам измерений разности потенциалов между подземными металлическими сооружениями, проложенными в Данном районе, и землей.

Схема измерения удельного сопротивления земли прибором МС-08
а - расстояние между электродами;
l - глубина забивки стержней
Рисунок 17.1 - Схема измерения удельного сопротивления земли прибором МС-08

17.14.5 При отсутствии подземных металлических сооружений наличие блуждающих токов в земле может быть выявлено по результатам измерений разности потенциалов между двумя точками земли через каждые 1000 м по двум взаимно перпендикулярным направлениям при разносе электродов от 100 до 200 м (рисунок 17.2).

При измерениях необходимо использовать вольтметры с внутренним сопротивлением не менее 20 кОм на 1 В шкалы с пределами измерений: от 75-0-75 мВ; 0,5-0-0,5 В; 1-0-1 В; 5-0-5 В или близким к указанным пределам (М-231, ВАК-2, 43312, 43313.1, 43313.2 и др.), а также медносульфатные электроды сравнения.

17.14.6 Показания вольтметра снимаются через каждые от 5 до 10 сек в течение от 10 до 15 мин в каждой точке.

Если измеренная разность потенциалов изменяется по величине и знаку или только по величине, то это указывает на наличие в земле блуждающих токов.

17.14.7 Разность потенциалов "подземное сооружение связи - земля" измеряется с целью выявления опасности коррозионного разрушения подземных металлических сооружений связи, а также для определения эффективности действия применяемой электрохимической защиты.

17.14.8 Измерение разности потенциалов "подземное сооружение связи - земля" производится контактным методом с применением (по возможности) самопишущих и интегрирующих приборов. Допускается производить измерения показывающими приборами с входным сопротивлением не менее 20 кОм на 1 В шкалы (17.14.4).

Схема определения блуждающих токов в земле
Рисунок 17.2 - Схема определения блуждающих токов в земле

17.14.9 При измерении разности потенциалов "подземное сооружение связи - земля" необходимо применять только неполяризующиеся электроды сравнения.

17.14.10 Под разностью потенциалов "подземное сооружение связи - земля" понимается: разность потенциалов между кабелем связи (броня и оболочка перепаяны) и землей, между броней и землей, между оболочкой и землей, между корпусом НУП (НРП) и землей и т. д.

17.14.11 Измерения разности потенциалов подземного кабеля связи относительно земли могут быть выполнены в колодцах, КИП или в специально отрываемых шурфах (рисунок 17.3).

При этих измерениях положительная клемма прибора подключается к кабелю, а отрицательная - к электроду сравнения. Если стрелка прибора отклоняется влево, потенциал сооружения имеет отрицательное значение, если вправо - положительное.

При использовании медносульфатного неполяризующегося электрода сравнения величина разности потенциалов между сооружением и землей может быть определена по формуле:

Uс-3 = ± Uизм + Uc

где Uизм - измеренная величина потенциалов, В;

Uc - стационарный потенциал металла в грунте (без внешней поляризации), В.

Среднее значение Uc может быть принято: для стали -0,55 В; для свинца - 0,48 В; для алюминия - 0,7

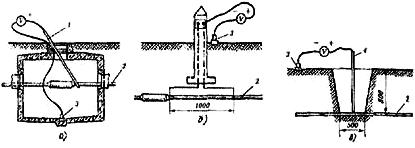

Схема измерения разности потенциалов оболочек кабеля относительно земли
а) в колодце; б) в контрольно-измерительном пункте; в) в шурфе
1 - штанга со свинцовым электродом; 2 - кабель;
3 - неполяризующийся медносульфатный электрод сравнения;
4 - штанга со стальным зубчатым электродом
Рисунок 17.3 - Схема измерения разности потенциалов оболочек кабеля относительно земли

17.14.12 При необходимости измерения разности потенциалов кабеля относительно земли на участках между контрольно-измерительными пунктами используется метод выноса заземляющего электрода. Этот метод заключается в том, что в контрольно-измерительном пункте (колодце или шурфе) измерительный прибор подключается к кабелю, а электрод сравнения располагается или на поверхности земли над кабелем при измерениях на кабелях, проложенных в траншеях (рисунок 17.4,а), или в свободном канале при измерениях на кабелях, проложенных в канализации (рисунок 17.4,б). Электрод сравнения располагается в тех местах, где необходимо определить потенциал. Расстояние от точки подключения прибора к кабелю до точки выноса электрода сравнения не должно превышать 250 м.

17.14.13 При измерениях электроды сравнения устанавливаются на дно колодца в случае измерений на кабелях, проложенных в канализации, и на поверхности земли над кабелем при измерениях на кабелях, проложенных непосредственно в земле.

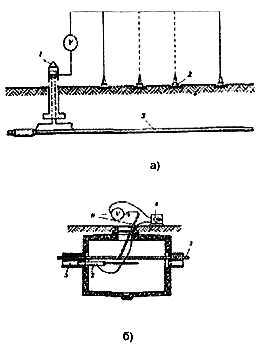

Схема измерения разности потенциалов оболочек кабелей относительно земли по методу выноса электрода
а) в грунте; б) в канализации
1 - контрольно-измерительный пункт;
2 - электрод сравнения; 3 - кабель;
4 - катушка с проводом;
5 - свободный канал
Рисунок 17.4 - Схема измерения разности потенциалов оболочек кабелей относительно земли по методу выноса электрода

Примечание - Если дно колодца (или земля), с которым осуществляется контакт через электрод сравнения, окажется сУхим, то перед измерением его необходимо увлажнить.

17.14.14 В зонах отсутствия блуждающих токов время измерения в каждой точке может быть ограничено от 3 до 6 мин. Отсчеты должны производиться через каждые от 15 до 20 с.

В зонах влияния блуждающих токов трамвая отсчеты необходимо производить через каждые от 10 до 20 с в течение от 5 до 10 мин, а при частом движении вагонов - через каждые от 5 до 10 с.

В зонах влияния блуждающих токов электрифицированных железных дорог отсчеты необходимо производить через каждые 10 с в течение от 10 до 15 мин.

Необходимо, чтобы за период измерений мимо пункта наблюдения прошло не менее чем по два электропоезда (трамвая) в разных направлениях.

При необходимости выполнения длительных измерений разностей потенциалов оболочек кабелей связи относительно земли целесообразно применять регистрирующие приборы типов Н-373, Н-399 и др.

17.14.15 При измерении разности потенциалов между камерой НУП и землей положительный полюс прибора присоединяется к камере НУП (или к выводу от нее на специальный щиток), отрицательный - к электроду сравнения. Электрод сравнения устанавливается в землю вблизи НУП.

17.14.16 Разность потенциалов между сооружением связи и рельсами измеряют в колодцах, контрольно-измерительных пунктах или шурфах, отрываемых на расстоянии от 10 до 30 м от рельсов, на участках пересечений и сближений сооружений связи с рельсами для определения наиболее рациональных мест подключения электродренажной защиты.

Как правило, измерение разности потенциалов "сооружение связи - рельсы" производят приборами, приведенными в 17.14.5, одновременно с измерением разности потенциалов сооружения связи относительно земли на тех участках, где положительные потенциалы сооружения связи по отношению к земле максимальны, а также на участках пересечения сооружений связи с рельсами.

Необходимо, чтобы за период измерений мимо пункта наблюдений прошло не менее чем по два электропоезда (трамвая) в разных направлениях.

17.14.17 Схема измерения разности потенциалов между кабелем и рельсами на участке пересечения показана на рисунке 17.5.

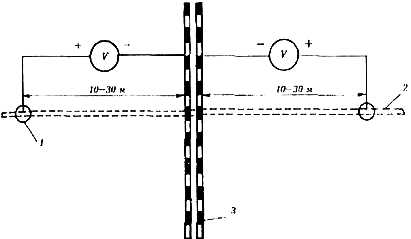

Схема измерения разности потенциалов между кабелем и рельсами на участке пересечения
1 - колодец или КИП; 2 - кабель; 3 - рельсовые пути
Рисунок 17.5 - Схема измерения разности потенциалов между кабелем и рельсами на участке пересечения

17.14.18 Измерение разности потенциалов между подземными сооружениями связи и другими подземными металлическими сооружениями (трубопроводами, силовыми кабелями и т. д.) производят приборами, приведенными в 17.14.5, в колодцах, контрольно-измерительных пунктах или шурфах, в местах пересечений и наибольших сближений между ними (рисунок 17.6). На основе этих измерений устанавливают возможность осуществления совместной защиты.

При проведении измерений на силовых кабелях следует пользоваться оборудованными на них контрольно-измерительными пунктами и соблюдать действующие правила по технике безопасности.

Измерения должны проводиться в присутствии представителей организаций, в ведении которых находятся соседние подземные металлические сооружения.

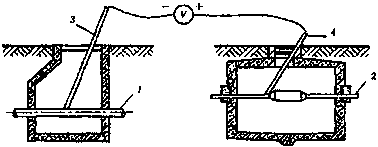

Схема измерения разности потенциалов между кабелем и соседним подземным металлическим сооружением
1 - трубопровод; 2 - кабель;
3 - электрод со стальным наконечником;
4 - электрод со свинцовым наконечником
Рисунок 17.6 - Схема измерения разности потенциалов между кабелем и соседним подземным металлическим сооружением

17.14.19 Измерения разности потенциалов "подземное сооружение связи - соседнее подземное металлическое сооружение" целесообразно проводить одновременно с измерением разности потенциалов сооружения связи относительно земли.

17.14.20 Для создания контакта с подземными металлическими сооружениями, проложенными в канализации, используют электроды из того же металла, из которого сделано само сооружение.

17.14.21 Измерение величины сопротивления изоляции металлических оболочек кабелей связи (свинцовых, алюминиевых и стальных) и брони рекомендуется производить только для тех типов кабелей, которые имеют специальные изолирующие покровы шлангового или ленточного типов, обладающие высокими диэлектрическими свойствами.

17.14.22 Измерение величины сопротивления изоляции защитного покрова оболочек кабелей связи и брони, имеющих специальный защитный покров, следует производить на постоянном токе на длине усилительного или выделенного участка с обоих его концов при помощи кабельных мостов типов ПКП-3, ПКП-4, ПКП-5, КМ-6/С или приборами МОМ-36, М-4100 и др.

Перед началом измерений каждый обследуемый участок должен быть изолирован по концам. Броня и оболочка кабеля на обследуемом участке не должны соединяться между собой и со специально устраиваемыми заземлениями, НУП, аппаратурой и другими устройствами.

Измерение сопротивления изоляции оболочек бронированных кабелей должно производиться по отношению к их броне. Сопротивление изоляции оболочек кабелей без брони, а также сопротивление изоляции брони должны измеряться по отношению к заземлителю, расположенному на расстоянии от 700 до 1000 м в направлении, перпендикулярном трассе кабеля. При таком расстоянии измеренные значения сопротивления изоляции наиболее точны. В случае уменьшения расстояния по отношению к заземлению точность измерения снижается.

Измерение сопротивления изоляции камер НУП по отношению к земле может быть выполнено приборами типов МС-08, ф-416, М-416 при сопротивлении изоляции менее 1000 Ом или мегомметром на 500 В, например типов М-1101, М-4100 при сопротивлении изоляции более 1000 Ом по схеме на рисунке 17.7.

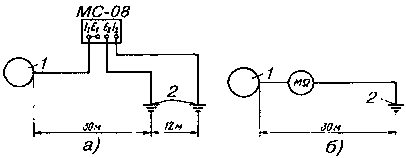

Схема измерения сопротивления изоляции корпусов НУП
а) прибором МС-08; б) мегомметром;
1 - корпус НУП; 2 - вспомогательные заземлители
Рисунок 17.7 - Схема измерения сопротивления изоляции корпусов НУП

17.14.23 Перед началом измерения следует убедиться, что камера НУП изолирована от рабочих заземлений и от оболочек и брони входящих в него кабелей при помощи изолирующих муфт. Защитные заземления и протекторы на период измерений должны быть отключены.

17.14.24 Определение мест повреждений наружных защитных покровов производится только на кабелях с защитными покровами шлангового типа Шп и БпШп.

17.14.25 Места повреждения наружных защитных покровов могут быть определены при помощи специальных приборов -искателей мест повреждения изоляции.

Методика определения мест повреждения защитных покровов изложена в описаниях к указанным приборам.
