11.5 Подготовка рабочего места

11.5.1 Рабочее место должно быть ограждено. Перед началом работ в колодце кабельной канализации необходимо проверить отсутствие взрывоопасных и других вредных газов.

Проверку проводят с соблюдением мер безопасности согласно действующим "Правилам по охране труда при работах на линейных сооружениях кабельных линий передачи. ПОТ РО-45-009", М., 2003, Министерство РФ по связи и информатизации.

Колодец необходимо провентилировать так, как указано в 4.1. настоящего "Руководства...".

При наличии в колодце воды, ее необходимо откачать. Снежные образования и наледь с потолка удаляют скребком.

Рабочее место должно быть нормально освещено с применением мобильной электростанции, аккумуляторов или посредством подключения светильника к городской электросети через понижающий трансформатор 220/12В.

11.5.2 Подготовка к монтажу на кабелях, проложенных непосредственно в грунте, начинается с рытья котлована. Разметку котлована делают так, чтобы его продольная ось была смещена в сторону поля от оси трассы кабельной линии на 500 мм. Форма котлована определяется в зависимости от типа и количества муфт (рисунки 11.4, 11.5). Глубина котлована должна быть на 100 мм больше глубины заложения кабеля.

Стенки котлована в сыпучих грунтах должны укрепляться досками или щитами. Для спуска и подъема из котлована устанавливается лестница или откапываются ступеньки.

Перед вскрытием оболочки кабеля, вне зависимости от состояния погоды, над местом монтажа устанавливается палатка.

Вход в палатку должен располагаться вдоль трассы со стороны, противоположной направлению ветра.

11.5.3 Монтаж кабелей в котлованах производят на козлах или специальном верстаке. Монтаж кабелей, проложенных по стенам зданий, выполняют с приставных лестниц или с раздвижных стремянок.

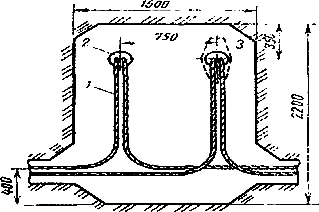

1 - кабель;
2 - муфта тупиковая, установленная вертикально;
3 - пунктиром показано положение чугунной защитной
муфты или отрезка асбестоцементной трубы, которыми
защищают тупиковые муфты при горизонтальной укладке)

Рисунок 11.4 - Расположение кабелей и тупиковых муфт в котловане

Кабели, подвешенные на тросе, или кабели с встроенным несущим тросом монтируют на кабельных опорах с кабельных площадок, а около промежуточных опор - с телескопической вышки или с приставной лестницы, которая опирается и закрепляется на тросе или кабеле со встроенным тросом и подпирается доской или другой лестницей. Рекомендуется производить монтаж подвесных кабелей на земле с последующим подъемом их на опоры.

В коллекторах и тоннелях монтаж кабелей, проложенных на высоко установленных консолях, производят со специально устраиваемых подмостков.

11.5.4 После окончания работы рабочее место должно быть убрано, а отходы материалов, используемые в дальнейшем, собраны, рассортированы и сданы на склад.

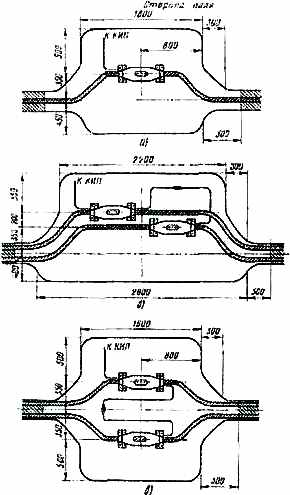

а) при монтаже одной муфты в котловане;
б) при монтаже двух муфт в котловане с выкладкой кабелей по одну сторону от траншеи;
в) то же, с выкладкой кабелей по обе стороны от оси траншеи

Рисунок 11.5- Котлованы для укладки прямых свинцовых муфт защищенных муфтами чугунными проходными
