ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

I. ПОДГОТОВКА ПРИБОРА К РАБОТЕ

1. Установить прибор на ровной поверхности, открыть крышку.

2. Установить переключатель в положение "Контроль 5 ом", нажать кнопку и, вращением ручки "реохорд", добиться установления стрелки индикатора на нулевую отметку. На шкале реохорда при этом должко быть показание 5 ± 0,35 ом при нормальных климатических условиях и номинальном напряжении источника питания.

Прибор рассчитан для работы при напряжении источника -питания от 3,8 в до 4,8 в.

Для смены элементов необходимо снять крышку, заменить элементы и закрепить крышку винтами.

II. ПОРЯДОК РАБОТЫ

Измерение сопротивления заземляющих устройств

При измерениях прибор следует располагать в непосредственной близости от измеряемого заземлителя, так как при !Йгом на результат измерения меньше сказывается сопротивление проводов, соединяющих Вх с зажимами 1, 2.

Стержни, образующие вспомогательный заземлитель и потенциальный электрод (зонд), устанавливаются на расстояниях, указанных на рис. 1-4. Глубина погружения в грунт должна быть не менее 500 мм.

При отсутствии комплекта принадлежностей для проведения измерений вспомогательный заземлитель и зонд могут "быть выполнены в виде металлического стержня или трубы диаметром не менее 5 мм.

Во избежание увеличения переходного сопротивления заземлителя и зонда стержни следует забивать в грунт прямыми ударами, стараясь не раскачивать их.

Сопротивление вспомогательного заземлителя и зонда не должно превышать величин, указанных в разделе "Технические данные".

Практически для большинства типов грунтов, за исключением грунтов с высоким удельным сопротивлением, сопротивление вспомогательных заземлителей не превышает вышеуказанных значений.

При грунтах с высоким удельным сопротивлением измерения будут приблизительными.

Для повышения точности измерения следует уменьшить сопротивление вспомогательных заземлителей путем увлажнения почвы вокруг них или увеличения их количества.

Дополнительные стержни забивают на расстоянии не менее 2-3 метров друг от друга. Все стержни, образующие контур зонда или вспомогательного заземлителя, соединяются между oсобой электрически.

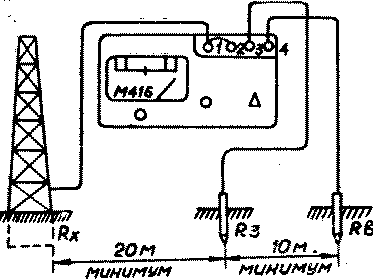

Рис. 1. Подключение прибора по трехзажимной схеме.

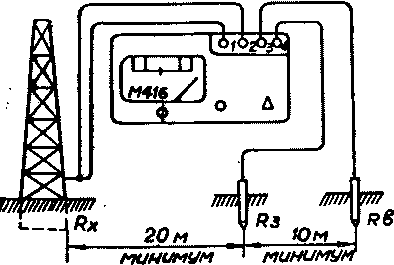

Рис. 2. Подключение прибора по четырёхзажимной схеме.

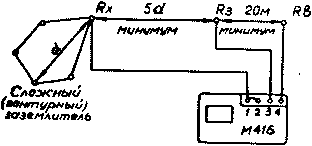

Рис. 3. Подлючение прибора по трехзажимной схеме к сложному (контурному) завемлителю.

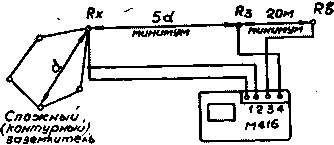

Рис. 4. Подключение прибора по четырехзажимной схеме к сложному (контурному) заземлителю.

Измерение проводится по схемам рис. 1-4 в зависимости* от величины измеряемого сопротивления н точности измерения. В случае измерения по схеме, изображенной на рис. 1 и 3, в результат измерения входит сопротивление провода, соединяющего зажим 1 с Вх. Поэтому такое включение используется, когда не требуется точное измерение, или при измерениях сравнительно больших (больше 1 Ома) сопротивлений.

Для сложных заземлителей, выполненных в виде контур" с протяженным периметром, расстояния между контуром,., вспомогательным заземлителем и зондом должны быть не менее указанных на рис 3, где й - наибольшая диагональ контура измеряемого заземляющего устройства в метрах. Независимо от выбранной схемы измерение необходимо" проводить в следующем порядке:

а) переключатель В1 установить в положение "XI";

б) нажать кнопку и, вращая ручку "Реохорд", добиться максимального приближения стрелки индикатора к нулю;

в) результат измерения равен произведению показания" шкалы реохорда на множитель. Если измеряемое сопротивление окажется больше 10 ом, переключатель установить в положение "Х5", "Х20" или "XI00" и проделать операции "б" и "в".

Измерение удельного сопротивления грунта

Измерение удельного сопротивления грунта производится аналогично измерению сопротивления заземления. При этом к. зажимам 1 и 2 вместо Rх присоединяется дополнительный*, электрод в виде металлического стержня или трубы известных* размеров.

Вспомогательный заземлитель и зонд располагают от дополнительного электрода на расстояниях, указанных на рис. 1-4.

В местах забивки стержня, вспомогательного заземлнтеля и зонда растительный или насыпной слой должен быть удален.

Удельное сопротивление грунта на глубине забивки трубы подсчитывается по формуле:

где: R - сопротивление, измеренное измерителем заземления в ом;

L - глубина забивки трубы в см.

d - диаметр трубы в см.

Измерение активных сопротивлений

Рис. 5. Схемы измерения активных сопротивлений

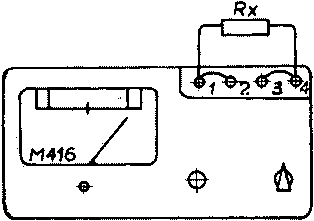

а)Схема измерения без исключения погрешности вносимой соединительными проводами

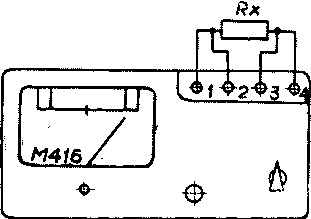

б)Схема измерения с исключеним погрешности вносимой соединительными проводами

III. ПОВЕРКА ПРИБОРА

Поверка основной погрешности производится в нормальных условиях на всех оцифрованных отметках диапазона ."О,Ю ом и на любых трех оцифрованных отметках остальных диапазонов.

Погрешность определяется путем сравнения показаний прибора с известными сопротивлениями, включенными согласно рис. 6,

Рис. 6. Схема подключения прибора при поверке.

где: R1 - измеряемое сопротивление;

R2 и RЗ - сопротивления вспомогательного заземлителя и зонда, величины которых для каждого диапазона выбираются согласно таблице 1.

Таблица 1.

Поверка основной погрешности производится в следующем порядке:

а) переключатель установить в положение, соответствующее поверяемому диапазону;

б) вращая ручку "Реохорд", установить соответствующуюю цифрованную отметку (с учетом множителя) против риски;

в) нажать кнопку и, подбором величины сопротивления на магазине В1, установить стрелку индикатора на нулевую отметку.

По разности между показанием шкалы реохорда (с учетом множителя) и величиной сопротивления В1 определяется основная погрешность.

ПРИМЕЧАНИЕ: Сопротивления R1, R2 и RЗ долины быть не ниже кл. 1,0.
