5. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

5.1.Установить сухие элементы в отсек питания с соблюдением полярности, при отсутствии их подключить измеритель к внешнему источнику c помощью шнура питания.

5.2. Установить измеритель на ровной поверхности и снять крышку, при необходимости закрепить ее на боковой поверхности корпуса.

5.3. Проверить напряжение источника питания. Для этого закоротить зажимы Т1, П1, П2, Т2, установить переключатели в положение КЛБ и "0,3", а ручку КЛБ - в крайнее правое положение. Нажать кнопку ИЗМ. Если при этом лампа КП не загорается, напряжение питания в норме.

5.4. Проверить работоспособность измерителя. Для этого, в положении КЛБ переключателя установить ноль ручкой УСТ. 0, нажать кнопку ИЗМ, ручкой КЛБ установить стрелку на отметку "30".

ВНИМАНИЕ! Не забывайте устанавливать переключатель в положение ОТКЛ. после окончания работ для предотвращения разряда внутреннего источника питания. Для блокировки включения измерителя закрывайте крышку.

6. ПОРЯДОК РАБОТЫ

6.1. Измерение сопротивления заземляющих устройств.

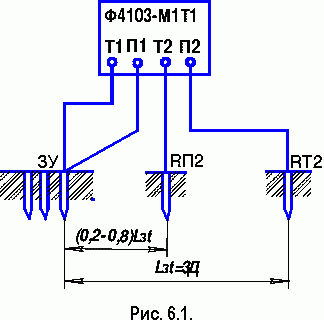

6.1.1.Измерение сопротивления заземляющих устройств (ЗУ) выполнять по схеме, приведенной на рис. 6.1. Направление разноса электродов Rп2 и Rт2 выбирать так, чтобы соединительные провода не проходили вблизи металлоконструкций и параллельно трассе ЛЭП (линий электропередач). При этом расстояние между токовым и потенциальным проводами должно быть не менее 1 м.

Присоединение проводов к ЗУ выполнять на одной металлоконструкции, выбирая места подключения на расстоянии (0,2-0,4) м друг от друга.

Измерительные электроды размещать по однолучевой или двухлучевой схеме. Токовый электрод (Rт2) установить на расстоянии Lзт=2Д (предпочтительно Lзт=3Д) от края испытуемого устройства (Д - наибольшая диагональ заземляющего устройства), а потенциальный электрод (Rп2) - поочередно на расстояниях (0,2; 0.3; 0,4; 0,5; 0,6; 0,7; 0,8) Lзт.

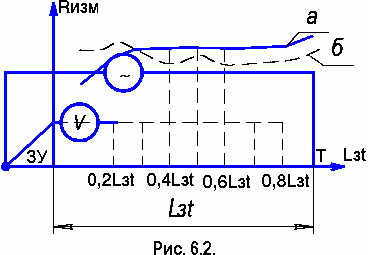

Измерения сопротивления заземляющих устройств проводить при установке потенциального электрода в каждой из указанных точек. По данным измерений построить кривую "б" зависимости сопротивления ЗУ от расстояния потенциального электрода до заземляющего устройства. Пример такого построения приводится на рис.6.2.

Lзт - расстояние от края заземляющего устройства до токового электрода. Полученную кривую "б" сравнить с кривой "а", если кривая "б" имеет монотонный характер (такой же, как у кривой "а") и значения сопротивлений ЗУ, измеренные при положениях потенциального электрода на расстояниях 0,4 Lзт и 0,6 Lзт, отличаются не более, чем на 10%, то места забивки электродов выбраны правильно и за сопротивление ЗУ принимается значение, полученное при расположении потенциального электрода на расстоянии 0,5 Lзт.

Если кривая "б" отличается от кривой "а" (не имеет монотонного характера, см. рис.6.2.), что может быть следствием влияния подземных и или наземных металлоконструкций, то измерения повторить при расположении токового электрода в другом направлении от заземляющего устройства.

Если значения сопротивления ЗУ, измеренные при положениях потенциального электрода на расстояниях 0,4 Lзт и 0,6 Lзт, отличаются более, чем на 10%, то повторить измерения сопротивления ЗУ при увеличенном в 1,5-2 раза расстоянии от ЗУ до токового электрода.

6.1.2. Измерения проводить в следующей последовательности.

6.1.2.1. Подключить провода от Rn2 и ЗУ соответственно к зажимам П2 и П1 (рис.6.1.).

6.1.2.2. Проверить уровень помех в поверяемой цепи. Для этого установить переключатели в положение ИЗМ II и "0,3" и нажать кнопку ИЗМ. Если лампа КПм не загорается, то уровень помех не превышает допустимый и измерения можно проводить. Если лампа КПм загорается, то уровень помех превышает допустимый для диапазона 0-0,3 Ом (3 В) и необходимо перейти на диапазон 0-1 Ом, где допустимый уровень помех 7 В. Если в этом случае лампа не загорается, можно проводить измерения на всех диапазонах (кроме 0-0,3 Ом).

ВНИМАНИЕ! Запрещается подключать провода к зажимам Т1, Т2 и проводить измерения, если лампа КПм загорается на диапазоне 0-1 Ом, во избежание выхода измерителя из строя. При кратковременном повышении уровня помех выше допустимого провести повторный контроль по истечении некоторого времени.

6.1.2.3. Измерить сопротивление потенциального электрода по двухзажимной схеме (рис.6.3.). Для этого установить диапазон измерения ориентировочно соответствующий измеряемому сопротивлению электрода, затем установить ноль и откалибровать измеритель по п.5.4. Перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчитать значение сопротивления. Если оно превышает допустимое значение, указанное в табл.1 для выбранного диапазона измерения, его необходимо уменьшить ( увеличить число штырей, улучшить проводимость прилегающих к ним участков земли и т.п.)

6.1.2.4. Подключить измеритель в соответствии с рис.6.1.

6.1.2.5. Установить необходимый диапазон измерений, затем провести установку нуля и калибровку по п.5.4. Если при проведении калибровки стрелка находится левее отметки "30" -уменьшить сопротивление токового электрода.

Перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчитать значение сопротивления. Если стрелка под воздействием помех совершает колебательные движения, устранить их вращением ручки ПДСТ f.

6.1.2.6. При необходимости, перейти на диапазон измерения больших сопротивлений, переключив ПРЕДЕЛЫ Ω в необходимое положение. Установить ноль и откалибровать измеритель по п.5.4. Затем перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчитать значение сопротивления.

6.1.3. Измерение сопротивления точечного заземлителя проводить при Lзт не менее 30 м.

6.2. Измерение удельного сопротивления грунта.

6.2.1. Измерение удельного сопротивления грунта проводить по симметричной схеме Веннера (рис.6.4.)

6.2.2. Измерения проводить в следующей последовательности.

6.2.2.1 Подключить к измерителю потенциальные электроды по двухзажимной схеме (рис.6.3.) и измерить их сопротивления по методике п.6.1.2.3.

6.2.2.2. Подключить измеритель в схему измерения в соответствии с рис.6.4.

6.2.2.3. Провести измерение по методике п.6.1.2.5.

Кажущееся удельное сопротивление грунта ркаж на глубине, равной расстоянию между электродами "а" определить по формуле (1)

ρ_каж= 2πRa,

где R - показание измерителя Ом.

ПРИМЕЧАНИЕ.

Расстояние "а" следует принимать не менее, чем в 5 раз больше глубины погружения электродов.

6.3. Измерение активного сопротивления.

6.3.1. Измерение активного сопротивления проводить по схеме, изображенной на рис.6.5, выполняя операции по пп. 5.3; 6.1.2.5.

ВНИМАНИЕ! Для ускорения процесса измерений можно вместо режима ИЗМ II пользоваться режимом ИЗМ I, если стрелка не колеблется под воздействием помех.

Во избежание ошибочного отсчета, считывание показаний производите через 6 с после нажатия кнопки ИЗМ.

В случае проверки работоспособности измерителя с помощью магазина сопротивлений на диапазонах 0 - 0,3 Ом ... 0 - 10 Ом необходимо учитывать начальное сопротивление магазина.
