Измеритель сопротивления заземлений Ф4103-М1.
→ 1. Назначение изделия. 2. Технические характеристики. 3. Комплектность. 4. Указание мер безопасности.
→ 5. Подготовка изделия к работе. 6. Порядок работы. 6.1. Измерение сопротивления заземляющих устройств. 6.2. Измерение удельного сопротивления грунта. 6.3. Измерение активного сопротивления.
→ 7. Свидетельство о приемке. 8. Гарантии изготовителя. 9. Транспортирование и хранение. Приложение 3 Моточные данные трансформаторов. Приложение 4 Методика и примеры расчета погрешности измерителя в рабочих условиях применения.
Измеритель сопротивления заземления М 416
→ Техническое описание. I. Назначение. II. Технические данные. III. Состав прибора. IV. Принцип работы. V. Конструкция.
→ Инструкция по эксплуатации. I. Подготовка прибора к работе. II. Порядок работы. Измерение сопротивления заземляющих устройств. Измерение удельного сопротивления грунта. Измерение активных сопротивлений. III. Поверка прибора. IV. Порядок хранения. V. Транспортирование при эксплуатации.
→ Приложения: 1. Схема принципиальная электрическая. 2. Моточные данные трансформаторов и дросселя. 3. Таблица напряжений на транзисторах.

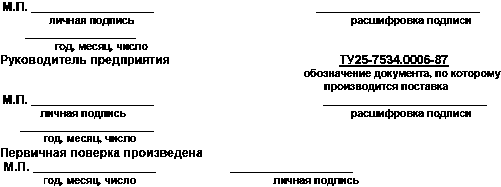

7.1. Измеритель сопротивления Ф4103-М1 изготовлен и принят в заводской номер соответствии с обязательными требованиями государственных стандартов, действующей технической документации и признан годным для эксплуатации.
Начальник ОТК
8.1. Изготовитель гарантирует соответствие измерителя всем требованиям технических условий при соблюдении правил эксплуатации, транспортирования и хранения, установленных техническими условиями.
8.2. Гарантийный срок эксплуатации измерителя 18 месяцев со дня ввода его в эксплуатацию.
8.3. Гарантийный срок хранения измерителя 6 месяцев со дня его изготовления.
8.4. По вопросу гарантийного и послегарантийного обслуживания обращайтесь в следующие организации: 1) ОАО "Уманский завод Мегомметр", Украина, 20300, г. Умань,
Черкасской обл., (завод-изготовитель), ул. Советская, 49, отдел маркетинга (04744) 3-26-53;
2) 103489, Россия, г. Москва, К-489, г. Зеленоград, Северная промзона, ОАО "НИИ Зенит",
Фирма "Брис" 8 (095) 532-22-03, 534-94-59, 534-96-39;
3) 620026, Россия,г.Екатеринбург,ул.Энгельса,38 ООО"Промприбор"
8 (3432) 62-61-28, 24-06-03
9.1. Транспортирование и хранение измерителя должно производиться в соответствии с требованиями ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"
9.2. Условия транспортирования измерителя должны соответствовать условиям хранения 5 по ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".
ПРИЛОЖЕНИЕ 3
Обозначения на схеме | №№ выводов | Число витков | Марка и диаметр провода |
Т1 | 1-2 3-4 | 400 ± 20 4900 ± 20 | ПЭТВ - 2 - 0,08 ПЭТВ – 2 - 0,08 |
Т2 | 1-2 2-3 4-5 5-6 7-8 9-10 | 70 ± 2 70 ± 2 225 ± 2 225 ± 2 85 ± 2 123 ± 2 | ПЭТВ - 2 - 0,224 ПЭТВ - 2 - 0,224 ПЭТВ - 2 - 0,125 ПЭТВ - 2 - 0,125 ПЭТВ - 2 - 0,125 ПЭТВ - 2 - 0,125 |
ПРИЛОЖЕНИЕ 4
1. Настоящая методика предназначена для расчета максимально возможного значения погрешности измерения, учитывающего все факторы, влияющие на погрешности измерений.
2. Нормальные условия применения измерителя приведены в ТУ25-7534.0006-87 и указание по поверке.
3. Характеристики погрешности измерителя в рабочих условиях применения приведены в ТУ25-7534.0006-87 и настоящем паспорте.
4. Приведенная погрешность измерения А в общем случае вычисляется по формуле:
где Δ0 - предел допускаемой основной приведенной погрешности;
ΔСп - предел допускаемой дополнительной приведенной погрешности от n-го воздействующего фактора.
5. Перед проведением измерений необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных силовых трансформаторов, использовать источник питания напряжением (12 ± 0,25) В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и т.п.
Примечание. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ f. в режиме ИЗМ II. Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.
6. Пример расчета погрешности.
6.1. Условия проведения измерений следующие:
измеряется сопротивление заземляющих устройств подстанции напряжением 110 кВ;
температура воздуха минус 10 °С;
влажность не более 100%;
измеритель питается от внутреннего источника;
положение измерителя практически горизонтальное;
измеритель установлен вдали от мощных силовых трансформаторов.
6.2. Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0-0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.
6.3. Приведенную погрешность определим по формуле (1) учитывая следующие составляющие дополнительных погрешностей:
от индуктивности заземлителя ΔС1 = 8%;
от температуры
от напряжения питания ΔС3 = 4%;
от помех переменного тока ΔС4 = 2%;
Δ = Δ0 + ΔС1 + ΔС2 + ΔС3 + ΔС4 = 4 + 8 + 12 + 4 + 2 = 30%
6.4. Относительная погрешность γ может быть определена по формуле (2)
Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком чрезвычайно мала, поэтому погрешность измерений будет значительно меньше.
