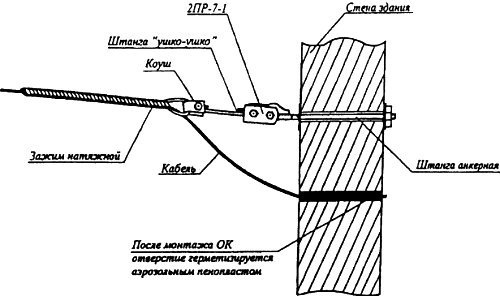

В.9 Схема натяжного крепления самонесущего ОК на стене
| № п.п. | Наименование, тип | Единица измерения | Количество |
| 1 | Штанга анкерная ША (500-750) | к-т | 1 |
| 2 | Промзвено 2ПР-7-1 (ГОСТ 2728-82) | шт. | 1 |
| 3 | Промзвено (штанга "ушко-ушко") | шт. | 1 |
| 4 | Зажим спиральный натяжной НСО | к-т | 1 |
Примечания: | |||

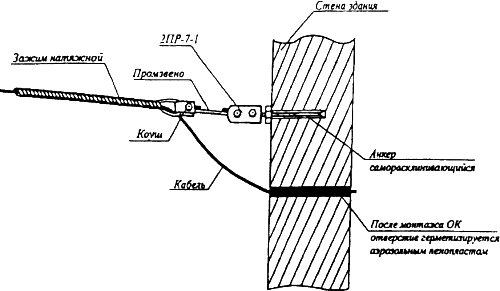

В.10 Схема натяжного крепления самонесущего ОК на стене здания. Схема № 2
| № п.п. | Наименование, тип | Единица измерения | Количество |
| 1 | Анкер саморасклинивающийся | к-т | 1 |
| 2 | Промзвено 2ПР-7-1 (ГОСТ 2728-82) | шт. | 1 |
| 3 | Промзвено (штанга "ушко-ушко") | шт. | 1 |
| 4 | Зажим спиральный натяжной НСО | к-т | 1 |
Примечания: | |||
