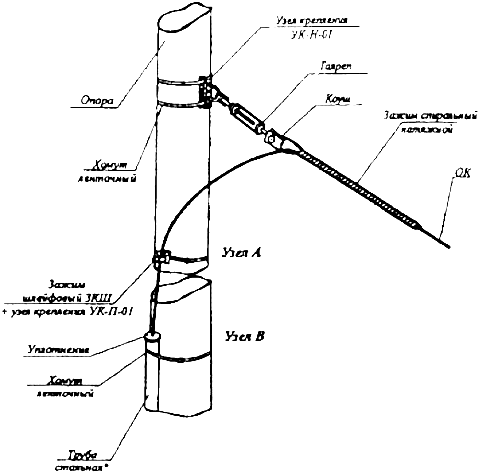

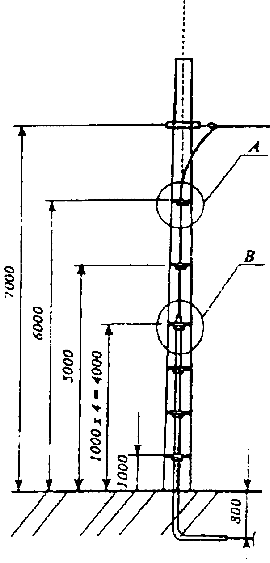

В.З Схема натяжного крепления самонесущего ОК на концевой опоре круглого сечения со спуском его в кабельную канализацию
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УК-Н-01 | шт. | 1 | 1,4 | 1,4 |
| 2 | Узел крепления УК-П-01** | шт. | 1 | 0,25 | 0,25 |
| 3 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
| 4 | Хомут ленточный* (1,5 м×2+1 замок) (1,5м×1+1 замок) | к-т | 2 | 0,4 | 0,8 |
| к-т | 6 | 0,2 | 1,2 | ||
| 5 | Зажим шлейфовый ЗКШ | шт. | 2 | 0,31 | 0,62 |
| 6 | Зажим спиральный натяжной* | к-т | 1 | * | * |
| 7 | Труба стальная* | м | * | * | * |
* Данные определяются проектом. ** Используется без рым-болта. Примечания: | |||||

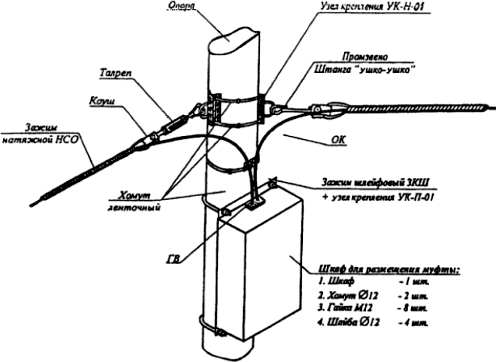

В.4 Схема натяжного крепления самонесущего ОК и шкафа для размещения муфты с запасом кабеля на опоре круглого сечения
| № п.п. | Наименование, тип | Синица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 |
| 2 | Узел крепления УК-П-01** | шт. | 1 | 0,25 | 0,25 |
| 3 | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
| 4 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
| 5 | Зажим спиральный натяжной* | к-т | 2 | * | * |
| б | Зажим шлейфовый ЗКШ* | шт. | 1 | * | * |
| 7 | Хомут ленточный (1,5 м×2+1 замок) (1,5 м×1+1 замок) | к-т | 2 | 0,4 | 0,8 |
| к-т | 1 | 0,2 | 0,2 | ||
| 8 | Шкаф ШРМ (с 2 хомутами) | к-т | 1 | 41 | 41 |
| 9 | Гермоввод типа УВР-18 * | к-т | 1 | 0,28 | 0,28 |
* Данные определяются проектом. ** Используется без рым-болта. Примечания: | |||||
