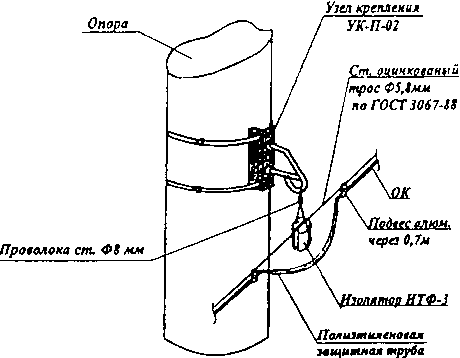

В.7 Схема натяжного крепления несамонесущего ОК на опорах круглого сечения
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Изолятор ИТФ-3 | шт. | 1 | 0,45 | 0,45 |
| 2 | Узел крепления УК-П-02 | шт. | 1 | 1,6 | 1,6 |
| 3 | Хомут ленточный (1,5 м×1+1 замок) | к-т | 2 | 0,2 | 0,4 |
| 4 | Проволока стальная Ø8 мм (2×0,7 м) | м | 1,4 | 0,27 | 0,55 |
| 5 | Труба ПНД-25 | м | 1,0 | 0,1 | 0,1 |
|
Примечания: | |||||

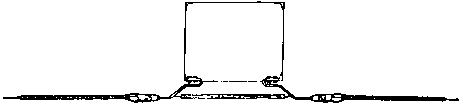

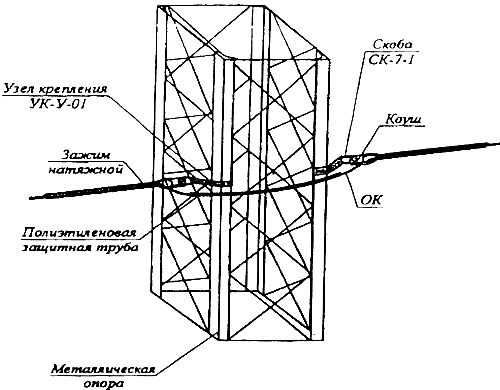

В.8 Схема натяжного крепления самонесущего ОК на металлической опоре
| № п.п. | Наименование, тип | Единица измерения | Количество |
| 1 | Зажим спиральный натяжной НСО | к-т | 2 |
| 2 | Узел крепления УК-У-01 | шт. | 2 |
| 3 | Скоба СК-7-1 по ГОСТ 2724-88 | шт. | 2 |
| Примечание - Рабочая горизонтальная нагрузка УК-У-01 10 кН. | |||
