Приложение А
(справочное)

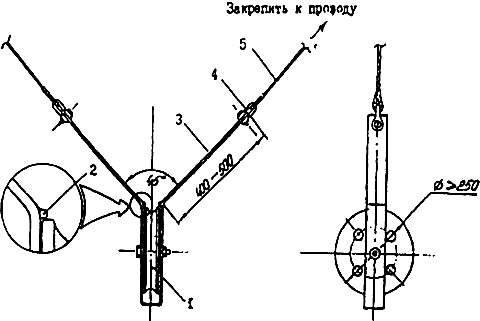

Приспособление для защиты ОК при устройстве переходов (пересечений) через инженерные сооружения
1 - ролик блока MIP-8;
2 - приваренный стержень диаметром 10 мм с округлыми торцами;
3 - стальная полоса шириной 35 - 40 и толщиной 4- 5 мм;
4 - скоба СК-7;
5 - полипропиленовый (капроновый) канат диаметром 10-12 мм
(длина каната выбирается в зависимости от места установки)
