Раскатка и подвеска ОК

3.2.5 Раскатка и подвеска ОК должны производиться под тяжением с предварительной протяжкой троса-лидера (каната) по раскаточным роликам в соответствии с инструкцией по его монтажу, разработанной и представленной изготовителем (поставщиком) кабеля, и в соответствии с указаниями ППР.

Для выполнения работ по раскатке и подвеске ОК необходимо установить механизмы по схеме, приведенной на рисунке 3.1.

При этом у начальной или граничной опоры (от которой начинается раскатка ОК) устанавливаются раскаточное устройство (кабельная тележка) с барабаном кабеля и тормозная машина, а у конечной граничной опоры, которая определяется строительной длиной ОК, тяговая лебедка, на барабане которой намотан трос-лидер (из синтетического материала) или стальной нераскручивающийся канат.

Все установленные механизмы должны быть надежно закреплены (заякорены) в грунте и заземлены.

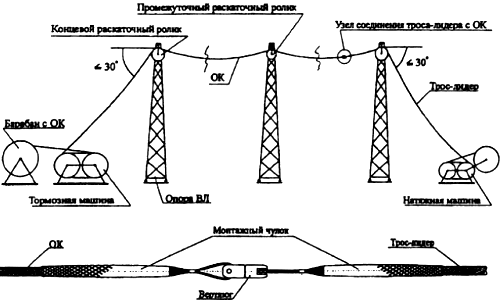

Схема размещения механизмов при раскатке и подвеске оптоволоконного кабеля
Рисунок 3.1 - Схема размещения механизмов для выполнения работ по раскатке и подвеске ОК

3.2.6 На всех опорах участка ВЛ, где подвешиваются ОК, монтируются узлы крепления кабеля, рядом с узлом крепления подвешиваются раскаточные ролики; места креплений определяются проектом. Ролики должны соответствовать диаметру ОК и иметь шлифованные или обрезиненные желоба и легко вращаться. Допустимые размеры роликов, а также значения углов поворота ВЛ, при которых они должны использоваться, определяются изготовителем конкретной марки кабеля и должны быть указаны в технической документации.

Трос-лидер разматывается с барабана лебедки и на каждой опоре пропускается через желобки (ручьи) каждого ролика.

При заправке в ролики и при обходе препятствий выполняется временная анкеровка троса для предотвращения его опускания и волочения по земле.

3.2.7 Трос-лидер протягивается до тормозной машины, пропускается через нее и соединяется с концом ОК на барабане с помощью монтажного (кабельного) чулка.

Между тросом-лидером и чулком необходимо устанавливать компенсатор кручения ("вертлюг"), предохраняющий ОК от перекручивания.

3.2.8 В процессе раскатки и подвески должен быть обеспечен контроль за тем, чтобы на всех роликах после окончания раскатки и подвески ОК лежал в их желобах (ручьях).

3.2.9 Для контроля за подвеской троса-лидера, а также за последующим протягиванием кабеля бригада рабочих должна быть обеспечена средствами бесперебойной связи - носимыми радиосредствами и биноклями, которыми должны пользоваться бригадир и рабочие-сигнальщики, контролирующие процесс раскатки, подвески троса-лидера и ОК.

3.2.10 Раскатка ОК по участку производится усилием тяговой лебедки наматыванием троса-лидера на ее барабан. При этом узел соединения троса-лидера и ОК при движении его по монтируемому участку должен сопровождать выделенный сигнальщик.

При прохождении узла соединения троса-лидера с ОК по роликам скорость раскатки должна снижаться до минимума.

Тормозной машиной регулируется усилие торможения, чтобы обеспечить постоянное усилие, обеспечивающее стрелу провеса кабеля; стрела провеса при протяжке должна быть больше проектной.

3.2.11 При возникающих неисправностях в ходе раскатки ОК по сигналу "СТОП" раскатка должна немедленно прекратиться и продолжиться только после устранения неисправности.

При перерыве раскатки ОК необходимо исключить большее, чем оно было достигнуто при раскатке, провисание его в пролетах ВЛ.

Раскатка ОК считается законченной, когда ОК прошел через раскаточный ролик на концевой опоре на расстояние, равное высоте подвески ролика плюс 15-20 м.

После раскатки на опоре, возле которой расположена тормозная машина, ОК закрепляется с помощью натяжного зажима. Свободные концы ОК на каждой граничной опоре должны быть такой длины, чтобы обеспечивалась возможность сварки оптических волокон на земле.

3.2.12 После окончания раскатки ОК должна быть задана стрела провеса в пролетах, указанная в проекте, ОК должен быть снят с роликов и закреплен арматурой крепления, приведенной в проекте. Стрела провеса кабеля не должна превышать более чем на 5% в большую или меньшую сторону ее проектное значение (с учетом температуры воздуха).

Если работы по монтажу ОК не могут быть завершены в течение дня, ОК должен быть закреплен нейлоновым канатом для ограничения его движения на роликах.

3.2.13 Перекладка ОК из роликов в арматуру должна производиться не позднее 48 ч после его раскатки с одновременной установкой гасителей вибрации, если они предусмотрены проектом.

3.2.14 Примеры крепления OK в арматуре в зависимости от типа опор и конструкции арматуры приведены в приложении В.

3.2.15 При подвеске ОК необходимо соблюдать допустимые значения монтажных тяжений и изгибов, установленные для конкретной марки ОК.

3.2.16 Раскатка и подвеска ОК должны производиться комплексной бригадой под руководством опытного производителя работ (мастера).

Примерный состав комплексной бригады приведен в приложении Г.

3.2.17 Работы по подвеске и монтажу кабеля должны быть максимально механизированы.

Примерный перечень машин, механизмов и монтажных приспособлений, применяемых для подвески ОК на ВЛ, приведен в приложении Д.

При раскатке и подвеске ОК должны использоваться инструкции и руководства по применению конкретных машин, механизмов и приспособлений.
