Электрические схемы прибора для проверки телефонов

В. СУРОВ, г. Горно-Алтайск

Многим радиолюбителям наверняка приходилось заниматься ремонтом телефонных аппаратов. Обычно для проверки ремонтируемого аппарата его подключают к телефонной линии, что препятствует использованию ее по прямому назначению. Вдобавок это может привести к перегрузке и замыканию линии. Предлагаемое устройство позволит проверить и отремонтировать телефонный аппарат, не занимая линию.

...

Вернуться к описанию работы прибора


Рис.3

Для подключения проверяемого аппарата (разъем Х1) использована стандартная телефонная розетка, закрепленная на корпусе прибора (рис. 3).

...

Вернуться к описанию работы прибора

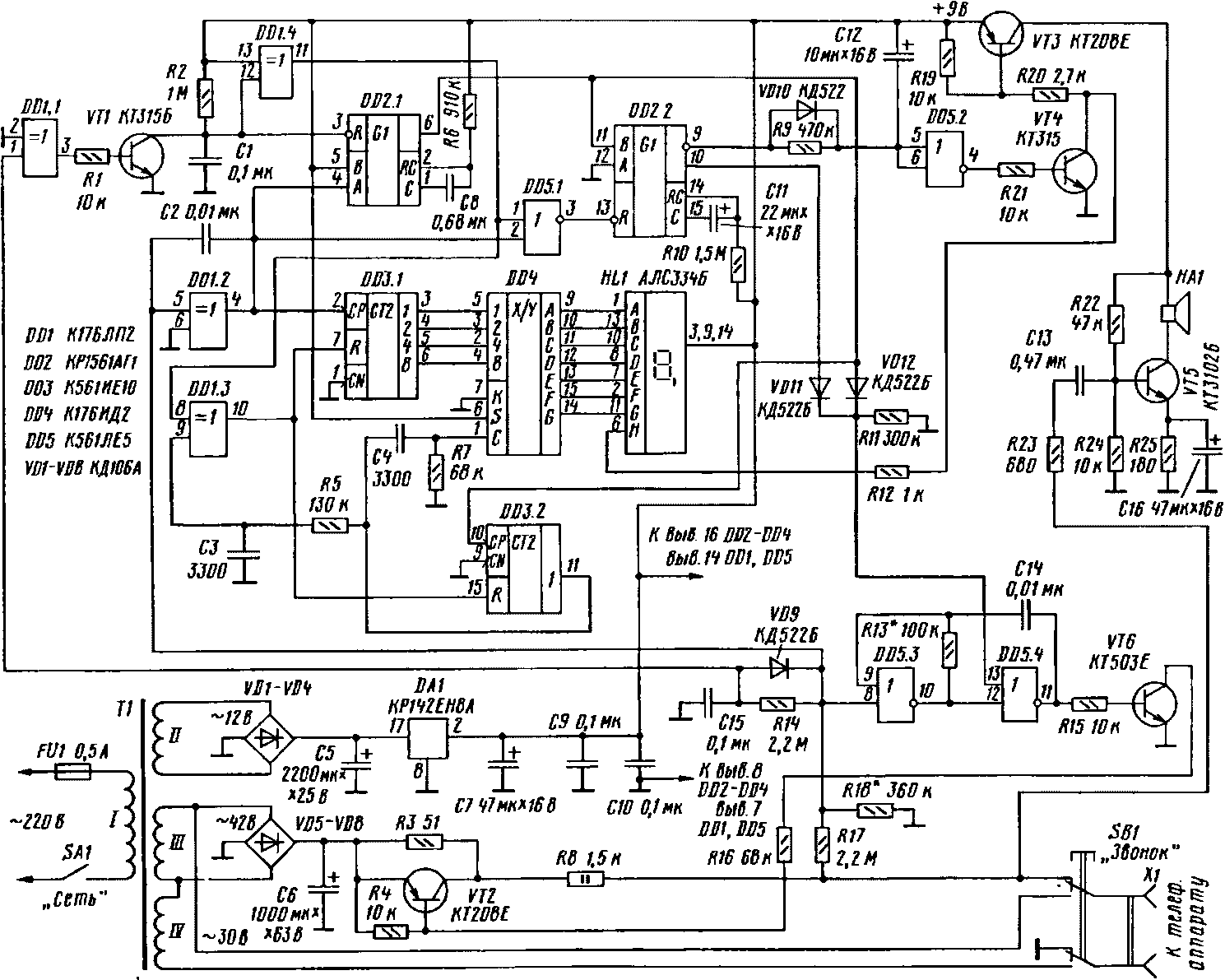

Рис.1

Схема прибора показана на рис.1. Блок питания вырабатывает напряжение +60 В для питания проверяемого телефонного аппарата (ТА), а также +9 В для питания микросхем и усилителя устройства. Обмотка IV трансформатора Т1 служит для питания вызывного блока. Усилитель на транзисторе VT5 предназначен для проверки разговорного узла ТА. Тональный генератор на элементах DD5.3, DD5.4 вырабатывает сигнал частотой 425 Гц для выдачи в линию. Индикатор HL1 показывает набираемые цифры.

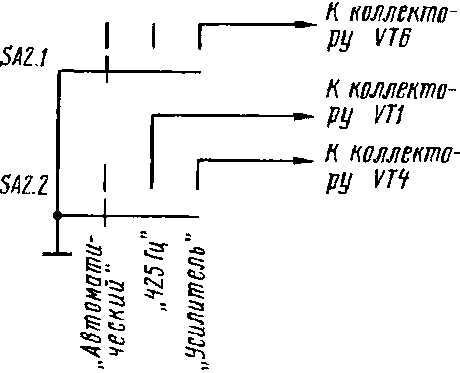

Рис.2
Увеличить схемы

При изготовлении прибора особое внимание следует уделить разводке времязадающих элементов микросхемы DD2 (КР1561АГ1), воспользовавшись рекомендациями, приведенными в книге С. А. Бирюкова "Цифровые устройства на МОП-интегральных микросхемах" (М.: Радио и связь, 1996, с. 92, 93).

В устройстве использован трансформатор Т2.121606 с перемотанными вторичными обмотками. Число витков определялось экспериментально по отношению виток/вольт. Сборку трансформатора Т1 следует производить с особой тщательностью, так как микросхема DD2 в дополнение к вышеназванным особенностям очень чувствительна к пульсациям и помехам по цепям питания.

Налаживание устройства сводится к подбору резистора R13 до получения частоты генератора, близкой к 425 Гц, а также подбору резистора R18 до четкого и правильного определения поступающих импульсов набора (разумеется, с исправного ТА).

От редакции. Для того чтобы защитить телефонный аппарат от выхода из строя при случайном снятии трубки в момент подачи вызывного сигнала, в разрыв одного из проводников, идущих от обмоток III и IV транс форматора Т1 к контактам кнопки SB 1, следует включить резистор 1,5 кОм мощностью 2 Вт.
