Радио 2001 - 12 стр. 36, 37
Прибор для проверки телефонов
В. СУРОВ, г. Горно-Алтайск
Многим радиолюбителям наверняка приходилось заниматься ремонтом телефонных аппаратов. Обычно для проверки ремонтируемого аппарата его подключают к телефонной линии, что препятствует использованию ее по прямому назначению. Вдобавок это может привести к перегрузке и замыканию линии. Предлагаемое устройство позволит проверить и отремонтировать телефонный аппарат, не занимая линию.

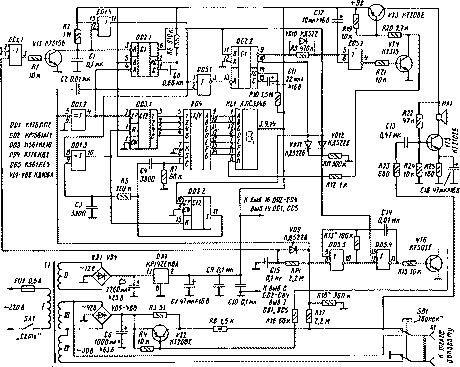

Схема прибора показана на рис.1. Блок питания вырабатывает напряжение +60 В для питания проверяемого телефонного аппарата (ТА), а также +9 В для питания микросхем и усилителя устройства. Обмотка IV трансформатора Т1 служит для питания вызывного блока. Усилитель на транзисторе VT5 предназначен для проверки разговорного узла ТА. Тональный генератор на элементах DD5.3, DD5.4 вырабатывает сигнал частотой 425 Гц для выдачи в линию. Индикатор HL1 показывает набираемые цифры.
При включении питания, если трубка проверяемого аппарата лежит, высокий уровень с делителя R17R18 поступает через интегрирующую цепь R14C15 на вход элемента DD1.1. На его выходе также высокий уровень, транзистор VT1 открыт, на входы сброса всех микросхем поступают уровни, соответствующие сбросу их в начальное состояние. Если устройство включено при поднятой трубке проверяемого ТА, то сброс осуществляется цепью R2C1.
После поднятия трубки ТА низкий уровень с делителя R17R18 запускает тональный генератор 425 Гц. При наборе любой цифры проверяемым аппаратом соответствующее число импульсов через элемент DD1.2 поступает на счетный вход счетчика DD3.1, на вход одно-вибратора DD2.1 и на элемент DD5.1. Счетчик DD3.1 выдает четырехразрядный двоичный код на дешифратор DD4, одновибратор DD2.1 формирует импульс длительностью около 250 мс, а импульсы с элемента DD5.1 сбрасывают одновибратор DD2.2. Сигнал высокого уровня с выхода DD2.1 через диод VD12 запрещает работу генератора на элементах DD5.3, DD5.4.
По окончании этого импульса, а точнее его спадом, запускается одновибратор DD2.2, формирующий импульс длительностью около 13 с для продолжения запрета работы генератора.
В этот момент на инверсном выходе DD2.2 низкий уровень, поэтому конденсатор С12 заряжается через резистор R9. Спустя 3 с на выходе элемента DD5.2 возникает высокий уровень, транзисторы VT4 и VT3 открываются, элемент Н индикатора HL1 загорается, сигнализируя о подаче питания на усилитель. Таким образом, время работы усилителя будет равно примерно 10 с, после чего устройство возвращается в исходное состояние и включается тональный генератор.
Теперь вернемся немного назад. После окончания серии импульсов с элемента DD1.2, равных по числу набранной цифре, спад импульса на выходе одновибратора DD2.1 одновременно переключает счетчик DD3.2. Высокий уровень с его выхода 1 через дифференцирующую цепь C4R7 подает импульс записи на регистр хранения преобразователя кода DD4, который, в свою очередь, выдает семисег-ментный код на индикатор HL1. По окончании зарядки конденсатора СЗ высокий уровень с выхода элемента DD1.3 сбрасывает счетчики DD3.1 и DD3.2 в нулевое состояние, подготавливая их к подсчету следующей серии импульсов.
Если в какой-либо момент цикла работы устройства набрать с проверяемого аппарата любую цифру, импульсы с DD1.2 производят очередной запуск устройства и все повторяется заново.
При нажатии кнопки SB1 "Звонок" проверяемый ТА подключается к последовательно включенным обмоткам III и IV трансформатора Т1 с суммарным переменным напряжением 72 В.
Цепь R14C15 служит для сброса устройства при нажатии рычажного переключателя проверяемого аппарата (режим "Отбой"). Диод VD9 предотвращает ложные сбросы во время набора цифры. Каскад на элементе DD1.2 не пропускает импульсы помех, возникающие при возможном дребезге контактов проверяемого ТА.
В процессе подготовки статьи в уже готовое устройство было решено установить галетный переключатель на три положения и два направления (рис. 2). В этом варианте прибор может работать в трех режимах: "Автоматический", "425 Гц" и "Усилитель". В первом положении оно работает по алгоритму, описанному выше. Во втором положении коллектор транзистора VT1 замыкается на общий провод, вследствие чего при поднятой трубке проверяемого ТА постоянно слышен тональный генератор, независимо от действий с ТА. В третьем положении коллекторы транзисторов VT4 и VT6 замыкаются на общий провод - тональный генератор отключается, а питание на усилитель и элемент Н индикатора подается постоянно.
При изготовлении прибора особое внимание следует уделить разводке времязадающих элементов микросхемы DD2 (КР1561АГ1), воспользовавшись рекомендациями, приведенными в книге С. А. Бирюкова "Цифровые устройства на МОП-интегральных микросхемах" (М.: Радио и связь, 1996, с. 92, 93).
В устройстве использован трансформатор Т2.121606 с перемотанными вторичными обмотками. Число витков определялось экспериментально по отношению виток/вольт. Сборку трансформатора Т1 следует производить с особой тщательностью, так как микросхема DD2 в дополнение к вышеназванным особенностям очень чувствительна к пульсациям и помехам по цепям питания.
Транзисторы VT2 и VT3 можно заменить на любые из серий КТ208, КТ209, а вместо VT1 и VT4 подойдут любые маломощные структуры п-р-п. Индикатор HL1 - любой с общим анодом. Ди оды VD1-VD4 должны быть с допустимым обратным напряжением не менее 30 В и прямым током не менее 150 мА. Диоды VD5-VD8 можно заменить на КД105 с любым буквенным индексом. Излучатель НА1 - ТОН-2

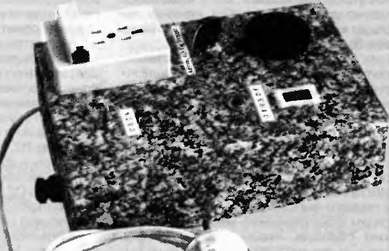

Рис.3
Для подключения проверяемого аппарата (разъем Х1) использована стандартная телефонная розетка, закрепленная на корпусе прибора (рис. 3).
Налаживание устройства сводится к подбору резистора R13 до получения частоты генератора, близкой к 425 Гц, а также подбору резистора R18 до четкого и правильного определения поступающих импульсов набора (разумеется, с исправного ТА).
От редакции. Для того чтобы защитить телефонный аппарат от выхода из строя при случайном снятии трубки в момент подачи вызывного сигнала, в разрыв одного из проводников, идущих от обмоток III и IV транс форматора Т1 к контактам кнопки SB 1, следует включить резистор 1,5 кОм мощностью 2 Вт.
