9.2. Стандартные волоконно-оптические тесты

Тестирование волоконно-оптического оборудования и кабелей обычно проводится до и после установки системы. Следующий раздел рассматривает основные тесты, которые проводятся в волоконно-оптических системах.

9.2.1. Тестирование компонентов

Тестирование передающего и принимающего оборудования до установки обычно не проводится, главным образом из-за связанных с этим расходов и необходимостью использования тестирующего оборудования. Однако, хотя эти компоненты и должны тестироваться поставщиками, рекомендуется снова проверить их перед установкой для полноты характеристик.

Есть два главных теста для передающего и принимающего оборудования. Первый заключается в проверке выходной мощности передатчика. Передатчик подключается к короткому отрезку эталонного волокна длиной около 2 м. Эталонное волокно должно быть того же вида и размера, как и волокно, с которым должен впоследствии работать передатчик и которое должно быть установлено в системе. К другому концу волокна подключается измеритель мощности, и отмечается значение. Эта величина должна быть в пределах ±5% выходной мощности, указанной поставщиком передатчика. Этот тест показан на рис. 9.2.

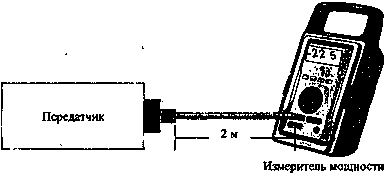

Рис. 9.2. Проверка выходной мощности передатчика

Второй тест является проверкой приемника. Он осуществляется подключением передатчика и приемника к эталонному волокну с необходимым затуханием, так что уровень принятого сигнала снижается до уровня чувствительности приемника для частоты ошибок по битам в 10 -9. Значение должно соответствовать уровню, указанному производителем в технических характеристиках приемника (уровень принятого сигнала можно проверить измерителем мощности). Затем к передатчику и приемнику подключается тестер ошибок и в течение по крайней мере 30 минут проверяется частота ошибок в битах. Это подтвердит соответствие передатчика техническим характеристикам производителя и способность удовлетворительной работы в системе, для которой он спроектирован. Проверка показана на рис. 9.3.

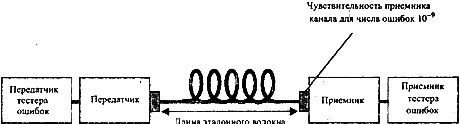

Рис. 9.3. Проверка приемника

Про измерения оптоволокна оптическими тестерами описано так же на страницах Измерение потерь с помощью оптических тестеров и Прозвонка ОВ с помощью измерительных приборов

9.2.2. Проверка целостности

Самым важным аспектом из всех тестов волоконно-оптического кабеля, которые можно провести, является проверка целостности. Тест целостности просто проверяет, что волокно неразрывно на всем протяжении от одного конца до другого. Пучок света вводится от источника в один конец волокна, а за его, появлением наблюдают на другом конце. Эта проверка не предоставляет другой информации, кроме отсутствия поломок волокна на всем его протяжении. Первоначально для теста производили мощную вспышку от горелки на одном конце волокна и наблюдали за появлением света на другом конце. Это хорошо работало с многомодовыми волокнами с большим диаметром сердечника на расстояниях до примерно пятисот метров. Но для очень больших расстояний это было ненадежно.

Хотя этот тест самый основной, это чрезвычайно удобное средство, доступное для быстрого обнаружения нужных волокон на другом конце линии связи. Размер тестера для проверки целостности волокон обычно равен размеру карандаша, и его легко можно носить в нагрудном кармане. Он широко используется в региональных и муниципальных сетях.

Существует специальное тестовое оборудование, доступное для использования в качестве тестера целостности. У этого устройства есть волоконно-оптический передатчик с подходящим коннектором, передающий видимый красный свет 650 мкм. Устройство может передавать видимый свет на расстояние в несколько километров и может применяться для проверки целостности, обнаружения повреждений волокна или плохого соединения путем наблюдения излучаемого света, а также для идентификации нужного волокна с той стороны кабеля, где много волокон. Устройство можно использовать также для идентификации волокон вдоль маршрута кабеля (когда требуется внедрение в кабель при расширении системы) путем перегибания волокна и наблюдения излучения света из изгиба. Этот вид ' проверки волоконной оптики имеет ограниченное применение, поскольку он бесполезен для поиска повреждений воздушных и закопанных кабелей.

Проверке целостности оптоволокна посвящена
так же страница "Прозвонка оптоволокна"

В качестве предупреждения: пользователю не следует, смотреть на группы волокон в конце кабеля, если какие-нибудь волокна в системе в любом месте подключены к лазерам. Инфракрасное излучение лазеров не видно человеческому глазу, но вызывает долговременные повреждения глаза. Перед попыткой обнаружения волокон с использованием тестера целостности нужно убедиться, что все действующее оборудование отсоединено.
