Волоконная оптика. Теория и практика
Дэвид Бейли, Эдвин Райт

9
Тестирование волоконно-оптических систем

Введение

После установки волоконно-оптической системы крайне важно тщательно ее протестировать, чтобы убедиться в соответствии техническим требованиям проекта. Тестирование волоконно-оптической системы как во время установки, так и при вводе системы в эксплуатацию является обязательной частью проекта. Проводимые приемочные испытания определят, является ли окончательно установленный кабель цельным и стабильным, были ли причинены какие-нибудь повреждения при установке кабеля, правильны ли вычисленные на этапе проектирования значения потерь соединений, коннекторов, длины волокна и т. д. и работает ли окончательно установленная система с должной производительностью..

Если система была тщательно спроектирована, а затем правильно установлена, результаты приемочного теста обычно показывают лучшие значения производительности, чем проектные параметры (в предположении, что придерживались консервативного подхода к проектированию). В редких случаях связь будет хуже, чем проектировалась. Это может быть из-за неожиданных потерь вследствие избыточных изгибов. В течение срока службы показатели линии связи также будут ухудшаться, что должно быть принято в расчет при проектировании. Во время приемочных испытаний будет также подтвержден учитываемый для этих непредвиденных потерь запас надежности.

Данная глава рассматривает требования к тестированию волоконно-оптических кабелей и передающего и приемного оптического оборудования. В первой части главы изучаются фундаментальные понятия, характерные для оптических измерений. Во второй части подробно исследуются основные волоконно-оптические тесты и оборудование. В заключение обсуждается ряд других, менее распространенных тестов, связанных с характеристиками окончательно установленных систем.

9.1. Фундаментальные понятия оптических измерений

9.1.1. Оптическая мощность

Основной единицей измерения, используемой в волоконной оптике, является мощность света. Как и электрическая мощность, оптическая мощность измеряется в ваттах.

Свойства света похожи на электрические. Световая энергия, как и электрическая энергия, теоретически принимает форму синусоидальных волн. Поэтому основные компоненты математических формул, использующихся для вычисления связанных с мощностью электрических измерений, могут также использоваться для вычисления связанных с мощностью оптических измерений.

К оптическим измерениям применяются следующие аналогии.

• Мощность является мерой скорости передачи энергии (где энергия Q измеряется в Джоулях). То есть:

Формула оптической мощности

• Мощность является функцией напряжения (U) и тока (I). У световой волны есть электрический компонент и магнитный компонент, что аналогично компонентам напряжения и тока в электрической энергии. Поэтому для электрической энергии:

Р = UI;

для световой энергии:

D = εЕ,
B = μH,
S = EH,

где D- электрическое смещение; В - магнитная индукция; Е - напряженность электрического поля; Н - напряженность магнитного поля; ε - диэлектрическая проницаемость среды; μ -магнитная проницаемость среды; S - плотность энергии (ватт/квадратный метр).

• Световая энергия прямо пропорциональна квадрату амплитуды электромагнитной волны. Мощность электрической энергии прямо пропорциональна квадрату амплитуды напряжения или тока.

Формула cветовой энергии

В случае световой энергии сопротивление фактически является проницаемостью стекла. Для света общая энергия Q вычисляется по формуле

Q = N Qp

где Qp - энергия одного фотона; N- число фотонов.

Следовательно:

Формула мощность света

Мощность света обычно измеряется и указывается в децибелах. Обсуждение в разделе 2.3, касающееся измерения в децибелах, относится также к оптическим измерениям.

Оптический передатчик передает сигнал в форме импульсов. Уровень мощности передаваемого сигнала постоянно меняется. Можно измерить мгновенное пиковое значение или среднее значение этой мощности. Это показано на рис. 9.1.

Мощность полученного сигнала

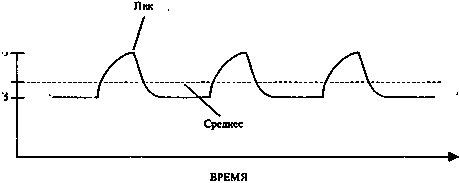

Рис.9.1. Мощность полученного сигнала

Мощность также прямо пропорциональна частоте и обратно пропорциональна длине электромагнитной волны (С = λ х f). Теоретически свет представляется в форме крошечных частиц, называемых фотонами, которые излучаются атомами при переходах электронов между энергетическими уровнями, окружающими атомы. С возрастанием частоты (то есть снижением длины волны) пропорционально увеличивается энергия фотона. o Фактически это означает, что для возбуждения электрона для излучения фотона с высокой частотой необходимо больше энергии, чем для излучения фотона с низкой частотой. Следовательно, поскольку измерение оптической энергии есть мера потока фотонов в единицу времени, оптическая мощность прямо пропорциональна частоте и обратно тропорциональна длине волны. Эта зависимость описывается законом Планка:

Q = h х F

Где Q - энергия фотона, a h - постоянная Планка.

9.1.2. Измерение мощности

Различные материалы, использующиеся при производстве детекторов света, чувствительны к различным длинам волн. Например, кремниевые детекторы интенсивно отвечают на сигналы 850 нм, тогда как детекторы из арсенида индия и галлия (InGaAs) дают сильные ответы на сигналы 1300 и 1550 нм. Поэтому детекторы света, используемые для целей измерений, должны быть откалиброваны для той частоты, которую они измеряют.

Детекторы обеспечивают линейный ответ лишь в ограниченном динамическом диапазоне уровня входного сигнала. Поэтому они должны быть откалиброваны для определенного применения и ожидающегося на входе в детектор из волоконно-оптического кабеля диапазона мощностей.

Время ответа детектора в экспонометре очень большое по сравнению со скоростью входных импульсов. Поэтому большинство экспонометров калибруется для измерения средней мощности.

9.1.3. Оптическая и электрическая полоса пропускания

Полоса пропускания определяется в двух разновидностях, оптической и электрической. Оптической полосой пропускания называют наивысшую частоту модуляции, при которой мощность оптической системы снижается на 3 дБ по сравнению с оптической мощностью на более низкой частоте. Из-за процесса преобразования в оптическом детекторе световой энергии в электрическую снижение оптической мощности на 3 дБ дает снижение электрической мощности на 6 дБ. При измерении электрической полосы пропускания используются те же правила, что и для оптической; электрическая полоса пропускания определяется снижением мощности на 3 дБ. Поэтому при необходимости измерения оптической полосы пропускания нужно помнить, что детектор покажет снижение электрической мощности на-6 дБ. Оборудование измерения мощности компенсирует это и покажет правильное значение оптической мощности. Процесс измерения оптической полосы пропускания обсуждается в разделе 9.3.3.
