8
Проектирование волоконно-оптической системы

Введение

В данной главе обсуждаются различные аспекты, связанные с проектированием волоконно-оптического канала связи. Процесс проектирования успешного волоконно-оптического канала можно разделить на три отдельные части.

Первым требованием является определение всех фундаментальных параметров проектирования канала. Это включает такие параметры, как службы, которые будут предоставляться, требования к скорости передачи данных, расстояния связи, маршруты кабелей и т. д. Сюда же включают требуемые рабочие характеристики волоконно-оптической системы. Некоторые параметры и соображения тщательно рассматривались в предыдущих главах. В первой части данной главы будут обсуждаться другие важные соображения проектирования.

Следующим требованием является вычисление ожидаемых рабочих параметров соединения. Часто это называют подсчетом потерь мощности линии связи. Для определения теоретически ожидаемых характеристик волоконно-оптической системы используются различные рабочие параметры связи, включая мощность передачи, чувствительность приемника, потери волоконного канала и рабочие характеристики. Требуется также вычислить максимальную рабочую пропускную способность волоконно-оптической системы, то есть максимальную скорость передачи данных, которую будет поддерживать система. Второй раздел данной главы обсуждает вопросы вычисления ресурса производительности и пропускной способности для волоконно-оптического канала. На веб-сайте автора имеется программный пакет, который можно использовать для автоматизированного подсчета этих значений для каждого канала путем введения требуемых параметров в электронную таблицу.

Третьим требованием является определение стоимости системы, разработанной с помощью обсуждавшихся выше шагов. После вычисления бюджетной стоимости можно провести анализ отношения стоимости к производительности. Между стоимостью системы и предпочтительным уровнем ее производительности всегда будут компромиссы. Главные проблемы, касающиеся определения проекта наиболее выгодной системы и доступных компромиссов, обсуждаются в первом разделе данной главы.

8.1. Первоначальный анализ проекта

Ряд требований к проекту был высказан в предыдущих главах. Данный раздел вкратце резюмирует эти требования и рассматривает несколько новых.

8.1.1. Технология передачи данных

Проект волоконно-оптической системы будет разрабатываться и подготавливаться по первоначальным предложениям услуг передачи данных и плановым требованиям. Выбранная технология системы передачи зависит от приложений пользователя, скорости передачи и требований пропускной способности. Обзор различных возможных технологии приведен в главе 10. Перед началом проектирования крайне важно получить требования по передаче информации для организации от заинтересованного персонала. Это позволит гарантировать, что установленные системы удовлетворят все потребности организации.

8.1.2. Параметры передачи

Анализ на фазе проектирования включает требования скорости передачи данных, требования к пропускной способности и расстоянию передачи. Эти параметры подробно обсуждались в других разделах данной книги.

8.1.3. Будущий рост пропускной способности данных

При проектировании волоконно-оптической системы чрезвычайно важно определить ожидаемый рост в будущем объемов передачи данных на узле. По опыту автора, если есть резервы пропускной способности линий связи, неважно, до какой степени, кто-нибудь найдет повод для ее использования.

Значительно дешевле приспособиться к будущим требованиям волоконно-оптического кабеля на начальной фазе установки, чем модернизировать установленные кабели позже. Стоимость метра волокна оптического кабеля может быть менее одной сотой стоимости выкапывания траншеи для кабеля. Например, если одно волокно в кабеле стоит 20 центов за метр, стоимость рытья траншеи, укладки кабельного канала и протягивания через нее кабеля может составить до 20 долларов за метр (хотя сам кабель может содержать 96 волокон и стоить 25 долларов за метр). Следовательно, стоимость добавления дополнительных волокон в пролете кабеля часто почти незначительна в общей стоимости проекта. По этой причине считается благоразумным спроектировать пропускную способность и полосу пропускания волоконно-оптической системы с запасом - и избежать больших потерь в дальнейшем.

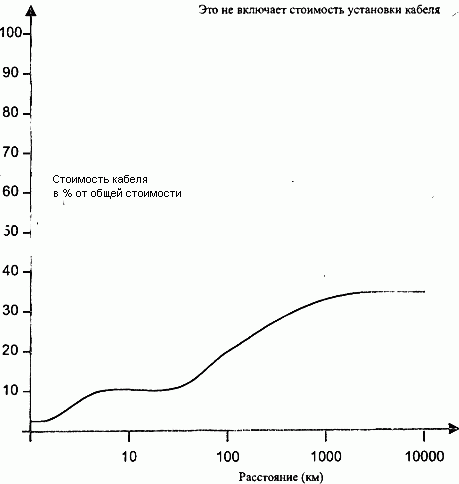

Для трасс кабеля в сотни или тысячи километров процентное отношение стоимости кабель/волокно по сравнению с общей стоимостью системы увеличивается. Это обычно относится к системам, установленным крупными телекоммуникационными компаниями. Типичная пропорциональная доля стоимости для кабельной системы показана на рис. 8.1.

Рис. 8.1. Сравнение стоимости ка6еая в зависимости от расстояния
