7.6.5. Концевая заделка в коммутационных панелях и распределительных коробках

Существует три главных способа присоединения входного кабеля к коммутационной панели или распределительной коробке. Во-первых, если входной кабель содержит волокна с большим минимально допустимым радиусом изгиба, рекомендуется соединить каждое волокно с косичкой, имеющей предустановленный коннектор и с меньшим радиусом изгиба. Это снижает чрезмерное натяжение на входящие волокна и привносит лишь незначительные потери в линию связи. Это также заменяет более хрупкое стекло входящего кабеля более гибким и прочным кабелем косички. Эта специфическая методика теперь является наиболее употребительной для подключения входящих кабелей к FOBOT, что показано на рис. 7.29.

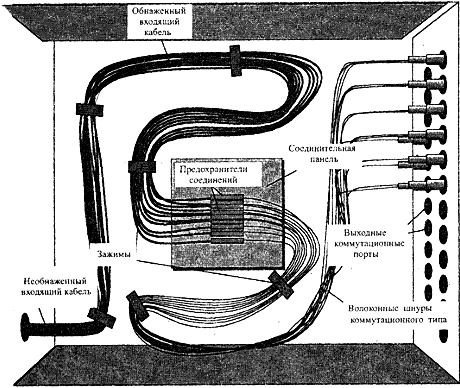

Рис. 7.29. Вид сверху на FOBOT с соединительной панелью, с использованием косичек

Вторым способом является помещение волокон входящего кабеля в выходные распределительные блоки. Выходной блок разделяет волокна и дает возможность надеть на входящие золокна пластиковую трубку, чтобы защитить и усилить их при креплении к передней товерхности коммутационной панели. Отметим, что в этом случае соединений нет; поэтому тотери сведены к минимуму. Недостатком является то, что коннекторы необходимо подгонять вручную, что может создать разброс и привнести человеческий фактор неопределенности и параметры качества и потерь коннектора (что отсутствует в созданных роботами коннекторах косичек). Это показано на рис. 7.30,

Если входящий кабель содержит плотно буферированные волокна, которые вследствие достаточного буферирования гибки и прочны, они могут подключаться непосредственно в передней части коммутационной панели. Опять таки здесь есть привносимый человеческий фактор неопределенности при ручном подключении коннекторов. Это называют трямой концевой заделкой, что показано на рис. 7.31.

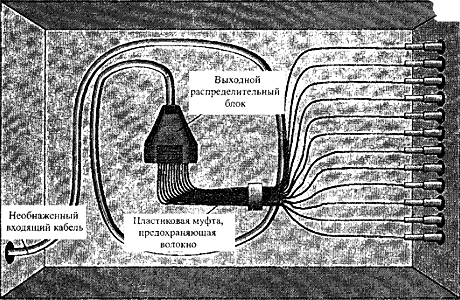

Рис. 7.30. Коммутационная панель с выходным распределительным блоком

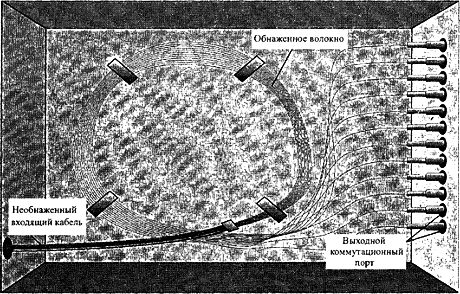

Рис. 7.31. Прямая концевая заделка ка6еля в коммутационной панели
