7.3. Прокладка кабелей в помещениях

Данный раздел главы рассматривает специфические требования, связанные с установкой волоконно-оптических кабелей в условиях помещений.

• Если кабель прокладывается на полу в местах, где ходят люди, должны использоваться резиновые лотки для его предохранения.

• Если кабели должны быть проложены под коврами, нужно убедиться, что кабель имеет прочный кожух и конструкцию свободной трубки. Специально для прокладки под коврами имеются особые виды кабелей.

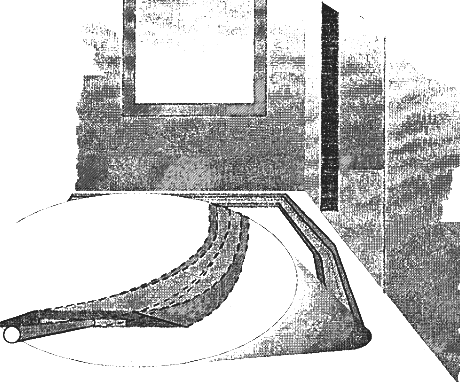

Рис. 7.17. Резиновые лотки для пола

• Если кабели должны быть проложены вдоль стен комнаты около плинтусов, нужно убедиться, что они прикреплены к плинтусам высококачественной прочной лентой Это поможет предотвратить повреждение кабеля или его коннекторов, если его случайно заденут ногой.

• Если кабель нужно проложить вертикально по стене, для его удержания должны использоваться зажимные скобы, привинченные к стене. До помещения кабеля в зажим следует обмотать его изолентой. Лента образует более мягкий футляр, который, во-первых, обеспечит более плотное крепление в зажиме, а во-вторых, предотвратит повреждение кабеле зажимом.

• В местах входа или выхода кабеля из пластиковых или металлических лотков должны использоваться резиновые втулки. Они предохраняют кабель от острых краев и от изгибания с радиусом менее допустимого.

• Часто при установке к главному лотку сбоку привинчивают второй лоток поменьше специально для волоконных кабелей. Это гарантирует, что другие кабели не смогут повредить волокна. Лотки обычно изготавливают из пластика и часто окрашивают в желтый цвет. От кабельного лотка до стойки проходят гибкие пластиковые трубки.

• Поскольку в большинстве случаев для прокладки, в помещениях используются короткие еты кабеля, часто дешевле использовать кабели с предустановленными на фабрике коннекторами. Это обычно экономит и время, и деньги

• Кабели, проложенные под полом, сдавливаются и скручиваются. Поэтому они либо должны быть высококачественными (с прочным кожухом и иметь конструкцию однородной трубки), либо должны устанавливаться в кабельном канале или отдельном кабельном лотке под полом. Кабельный канал окажет пользу при протягивании кабеля защитит при неизбежной реконструкции кабельной системы на медной основе.

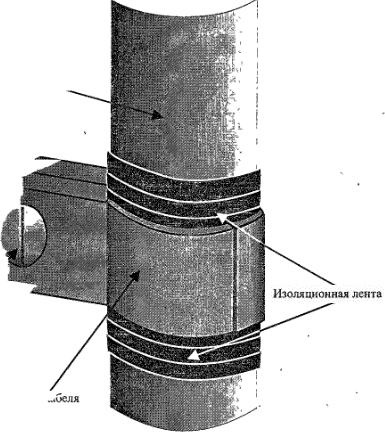

7.18. Настенные кабельные зажимы

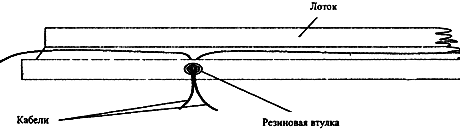

7.19. Использование резиновых втулок в кабельных лотках

• Если кабель устанавливается прямо в потолочном перекрытии (что часто является самым экономным способом прокладки в помещениях), нужно предпринять меры предосторожности для избегания потолочных поперечин, подвесок, острых краев и углов, острых шурупов, гвоздей или металлических кнопок и соседства с областями, поддерживающими сильное натяжение (например, лотки кондиционеров воздуха, водо- и газопроводов, электрических установок). Если кабель неизбежно должен пройти рядом с этими опасными зонами, необходимо установить его в кабельном канале, даже если длина канала будет незначительной.

• При вертикальных прокладках большинство волоконно-оптических восходящих кабелей с плотным буфером будут поддерживать себя примерно до 100 м собственного веса в течение срока службы кабеля. Нужно убедиться, что при вертикальных перемещениях радиус изгиба не вышел за пределы допустимого, и через регулярные интервалы использовать зажимы на кожухе.

• Для прокладки кабелей в стояках или шахтах лифтов рекомендуется привязывать кабель на каждом этаже здания. До привязывания необходимо обмотать кабель изолентой и убедиться, что узел затянут не слишком туго. Это гарантирует, что нагрузка на кабель не превысит максимальную и поможет предотвратить смещение кабеля.

• При соединении с оборудованием данных или распределительной коробкой должна оставаться большая резервная петля (обычно около 30 см).
