7.2.6. Резерв кабеля

• Считается обязательным оставлять достаточный резерв кабеля в начале и конце каждого пролета кабеля. Резерв кабеля должен быть оставлен во всех завершающих отсеках, распределительных коробках, шахтных коробках, центрах, соединений, соединительных лотках, кабельных хранилищах и у конечного оборудования. Этот резерв полезен при ремонте кабеля, подключении к кабелю по его длине и перемещениях оборудования.

• Резерв кабеля вожен, когда кабелю требуется ремонт. Если кабель случайно оборван или выкопан, избыток кабеля можно сместить в сторону повреждения, что требует ремонта лишь одного соединения, а не двух, которые потребовались бы при добавлении дополнительного куска кабеля. Это снижает расходы и потери в точке соединения. Обычно для такой аварийной ситуации достаточно от 3 до 6 м кабеля с обеих сторон пролета кабеля.

• Дополнительный резерв кабеля в запланированных точках будущего расширения кабельной системы поможет значительно снизить затраты и усилия, когда потребуются новые ответвления кабеля. Для этой цели в таких местах должно быть оставлено минимум по 10 м резервного кабеля.

• Дополнительные резервы кабеля позволят сравнительно легко перемещать оборудование, оконечные устройства, концентраторы и сами кабели без необходимости создания новых соединений.

• Соединение кабелей довольно сложный процесс, требующий для правильного исполнения наличия значительного рабочего пространства. Соединение невозможно выполнять в ограниченном пространстве или высоко в, воздухе. Должно быть оставлено достаточно свободного кабеля, чтобы позволить его поместить для соединения на стол. Необходимое расстояние может быть до 5 м; оно должно быть запланирован и записан в плане прокладки кабеля до начала установки. В этом случае необходимо примерно 10 м резерва кабеля.

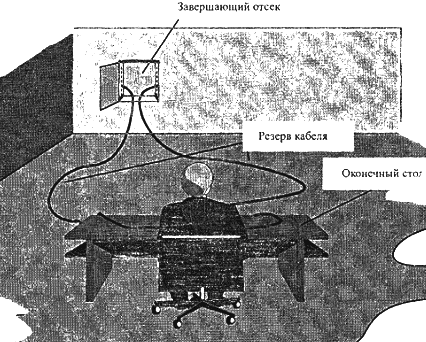

Рис. 7.16. Оставление достаточного резерва кабеля в оконечных пунктах

• Необходимо рассмотреть, где хранить резерв кабеля по завершении прокладки. В месте хранения должно быть достаточно места, чтобы он не подвергался макроизгибам, а само место не должно подвергаться посторонним воздействиям и должно быть защищено от возможных повреждений. Для внешних кабелей часто удобно использовать круглые (по крайней мере, 1 м в диаметре) ямы (jointing pits).

• Запасные волокна должны быть свернуты в бухту в соединительных лотках и тщательно убраны с дороги. Необходимо не забыть включить все необходимые резервы в расчет длины кабеля.

Из "Руководства по строительству ЛСМСС":
12.5 Условия приемки в монтаж проложенных оптических кабелей
12.6 Организация рабочего места для монтажа оптических муфт

7.2.7. Смазочные материалы

• Когда ожидается чрезмерное трение, для протягивания кабелей при установке используются стандартные смазочные материалы. Коэффициент трения сухого кожуха кабеля Blyethylene в поливинилхлоридном (PVC) лотке составляет примерно 0,45. Непременно следует выяснить, насколько гладки и чисты лотки, нет ли избытка клея на соединениях и т. д. При использовании патентованных смазок, таких, как "Polywater", значение коэффициента трения составляет всего 0,1 при условии, что смазана вся поверхность кабеля. При практическом применении обычные результаты от 0,15 до 0,25 из-за неполноты смазки. Поскольку эти продукты дороги, они, как правило, используются лишь при существенной необходимости.

• Для длинных протяжек внешних кабелей4 лучшей смазкой является вода. Это было показано для снижения коэффициента трения до примерно 0,3. Ее большим преимуществом является низкая стоимость, поэтому можно гарантировать адекватное увлажнение каналов. В процессе протягивания непрерывно наполняйте лотки водой и "сплавляйте" кабель.

• Для кабелей, которые должны протягиваться сквозь кабельные каналы, рекомендуется всегда использовать смазочные материалы.

7.2.8. Условия окружающей среды

• Нужно избегать прокладки кабелей, когда температура ниже 0°С или выше 70°С. За пределами этого диапазона возможно повреждение обшивки кабеля, а в некоторых случаях и внутренних компонентов и соответственно самих волокон.

• Нужно избегать прокладки кабелей, когда влажность выше 95% при температуре выше 60°С.

• Поставщики кабелей указывают максимальную температуру и влажность, при которых кабель должен храниться до прокладки.
